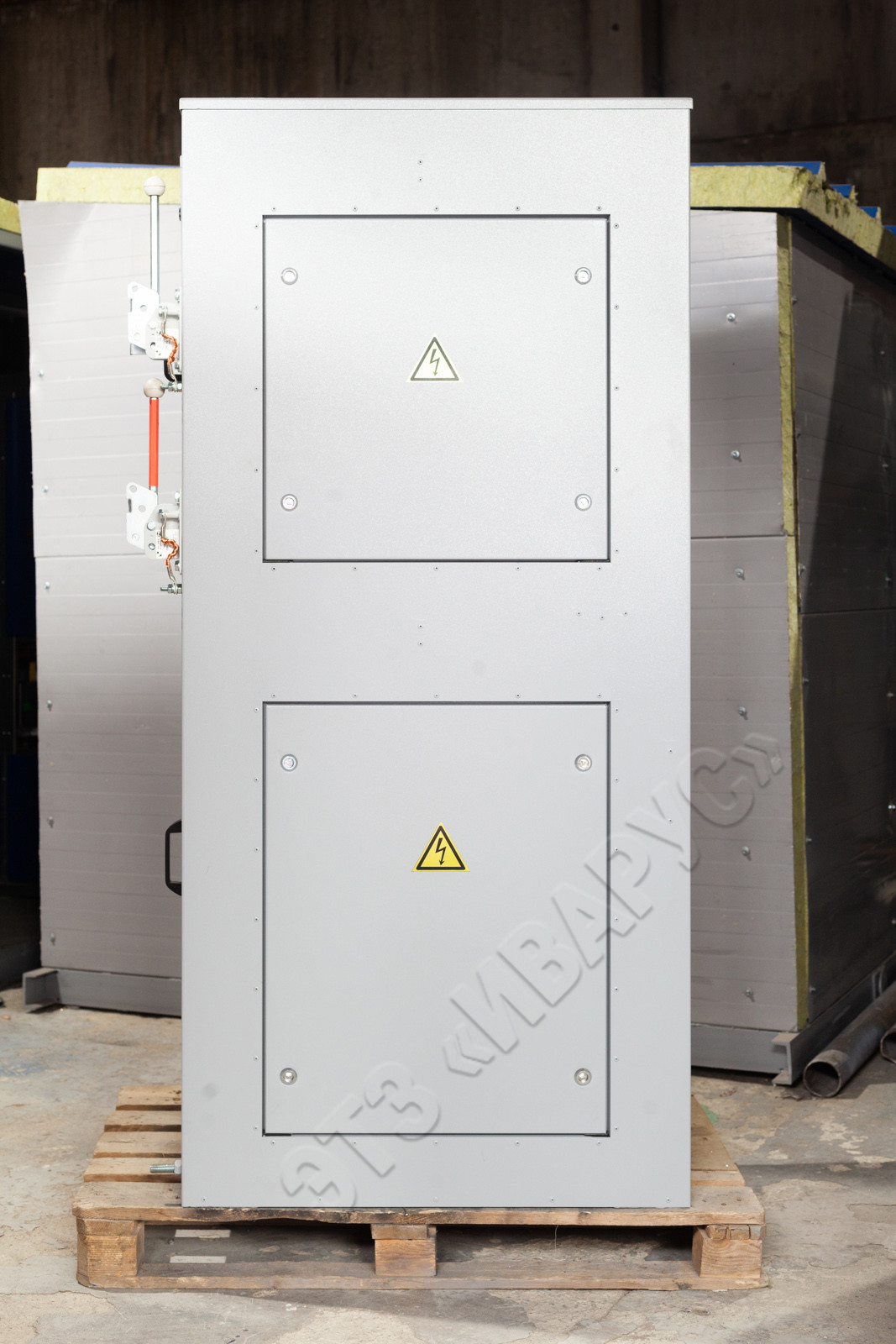

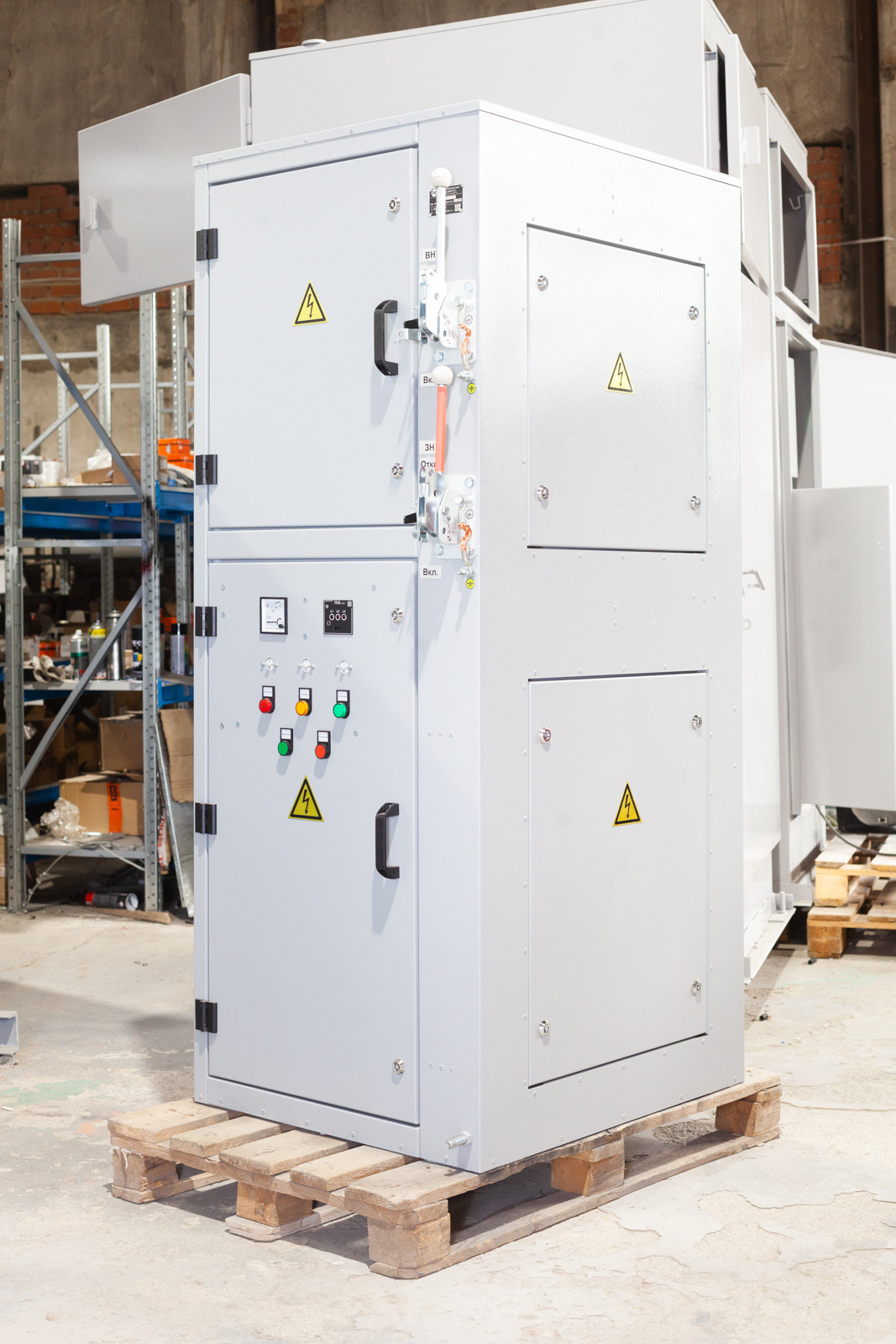

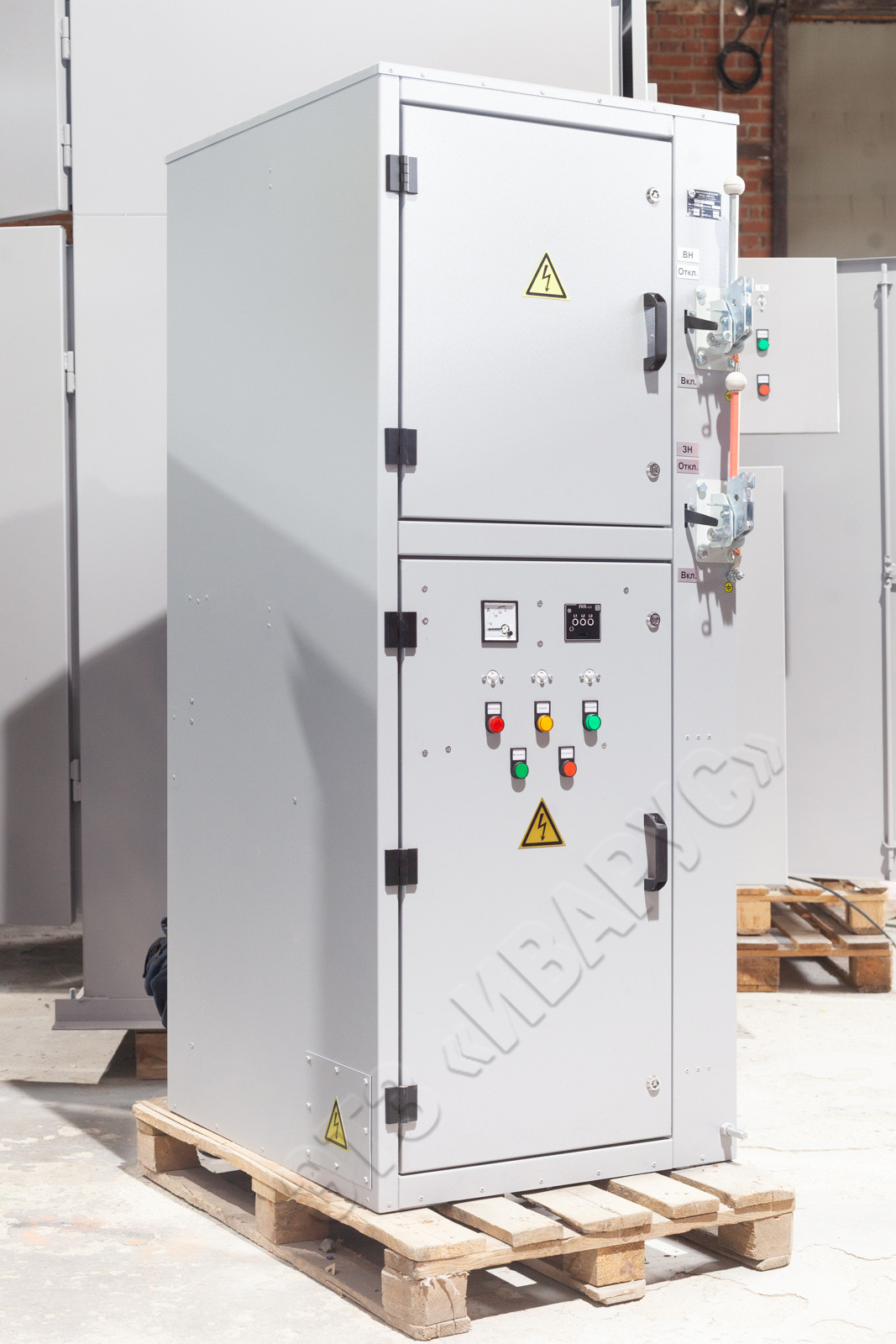

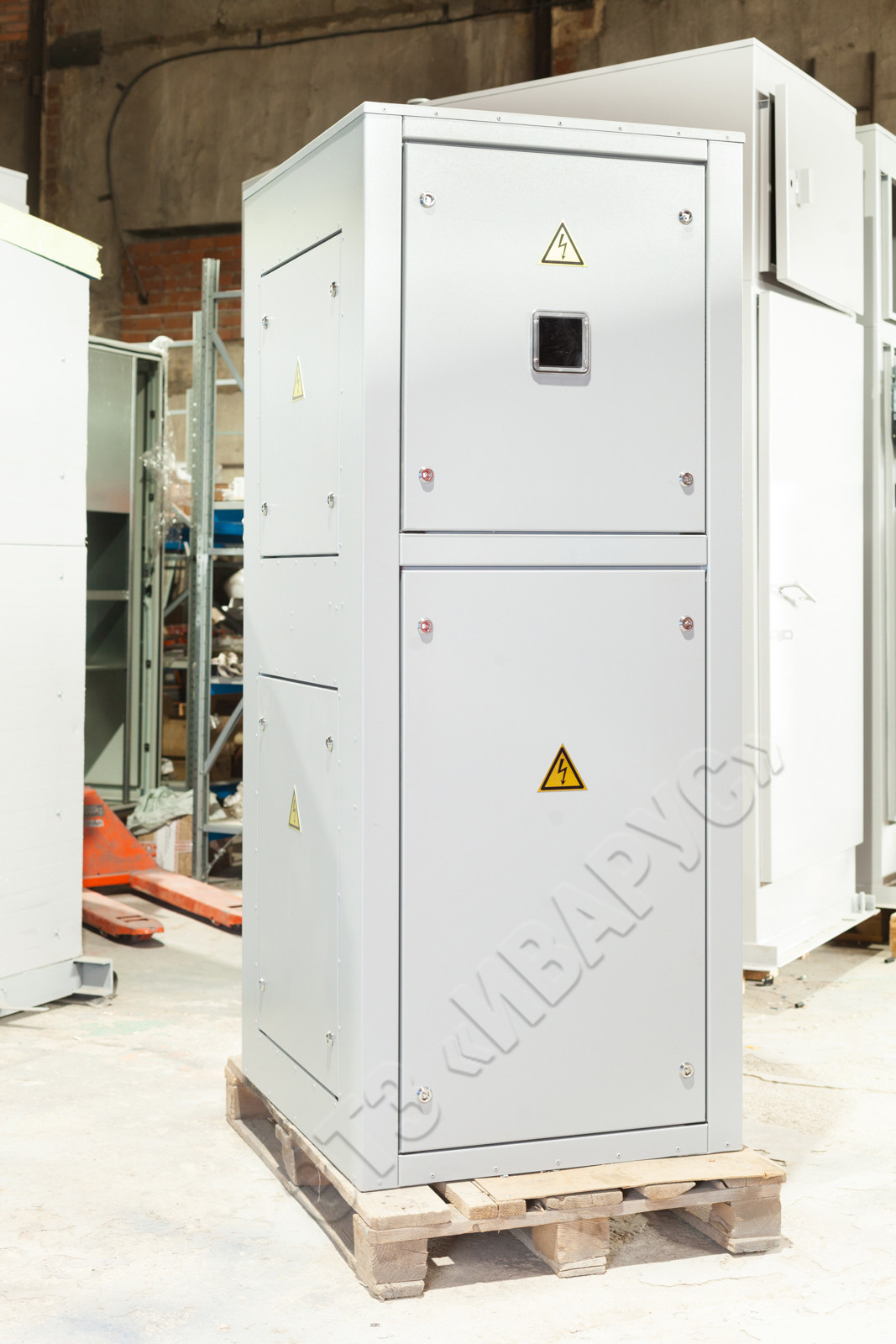

Ячейка экскаваторная 2КВЭ

Предварительная стоимость c высоковольтным разъединителем – 213 000 ₽, с вакуумным выключателем – 658 000 ₽

* Окончательная стоимость зависит от комплектации и однолинейной схемы оборудования, а также других требований согласно опросному листу/ТЗ/проекту.

Получить предложение

Скачать опросный лист

Преимущества

работы с нами

Наши решения основаны на опыте, надежности и ответственности перед каждым клиентом

(01)

Индивидуальное решение под задачу заказчика

Свяжитесь с нами удобным способом — наши специалисты готовы ответить на любые вопросы

(02)

Полный цикл производства
«под ключ»

Проектирование, производство, монтаж и пуско-наладка выполняются собственными силами. Это снижает стоимость, исключает ошибки на стыках подрядчиков и гарантирует единый центр ответственности.

(03)

Высокая надежность и
эксплуатационная устойчивость

Оборудование рассчитано на:

температурный диапазон:
от –60 °C до +45 °C
работу в сложных климатических
и промышленных условиях
объекты с повышенными требованиями
к бесперебойному электроснабжению

(04)

Короткие и гарантированные сроки изготовления и поставки

Первичная оценка — 3–4 часа
КП со спецификацией — 1 рабочий день
Производство — от 10 дней
Средний срок поставки — до 1 месяца
Возможна доставка в день изготовления

(05)

Выгодная цена напрямую от производителя

Продажа без посредников
Закупка комплектующих по дистрибьюторским ценам
Оптимизация проекта под бюджет заказчика
Конкурентная цена без компромиссов по качеству

(06)

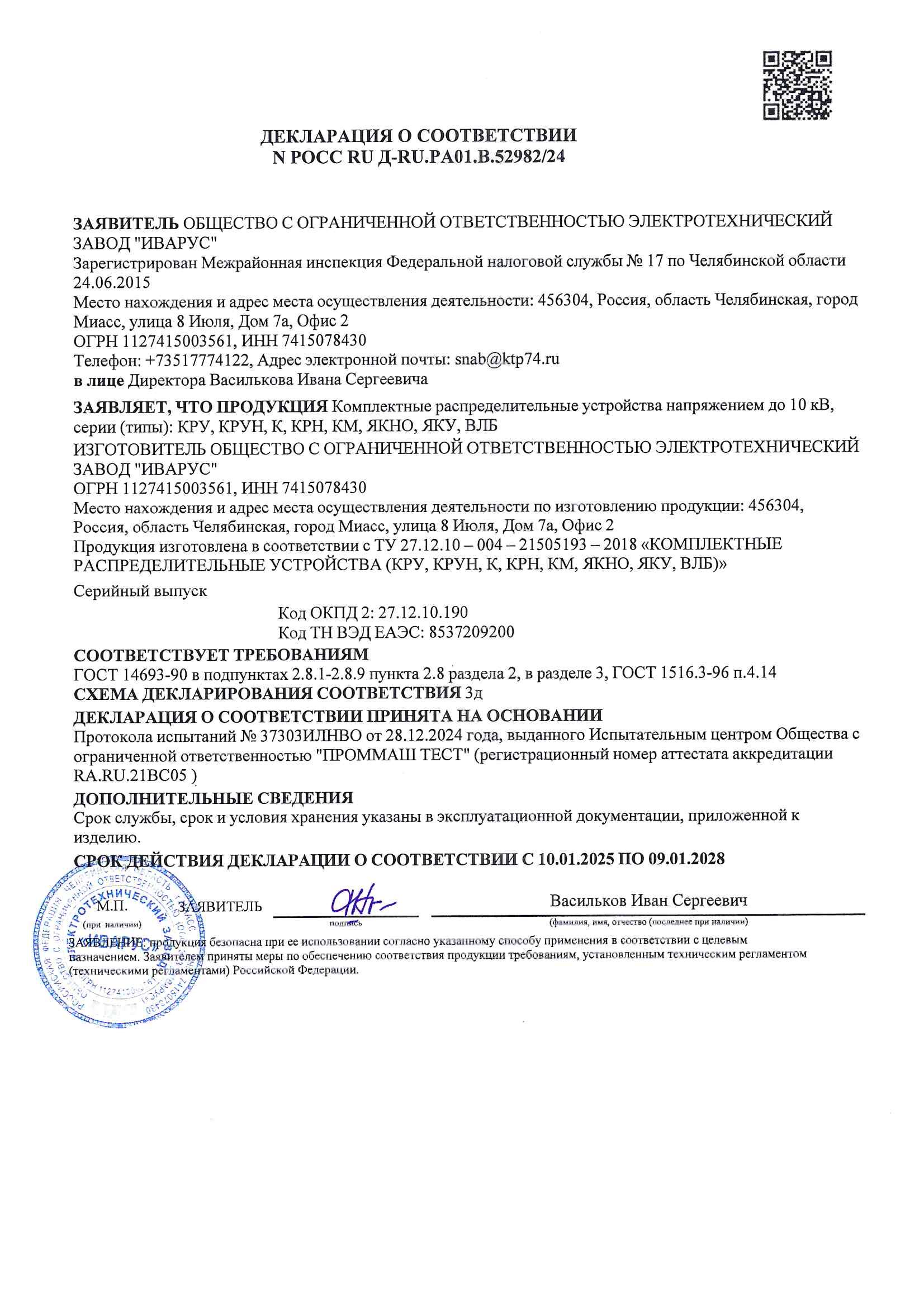

Сертификация и полное соответствие стандартам

Соответствие требованиям ЕАЭС и РФ
Изготовление по ПУЭ, ГОСТ Р, СНиП
Полный комплект разрешительной и технической документации

Конструктивные преимущества

Ячейка экскаваторная 2КВЭ предназначена для работы в электрических установках трехфазного переменного тока частотой 50 и 60 Гц напряжением 6 и 10 кВ для системы с изолированной или заземленной через дугогасящий реактор нейтралью, в условиях умеренного климата и категории размещения 3 по ГОСТ 15150.

2КВЭ предназначено для установки на поворотной платформе карьерных экскаваторов.

Ячейка представляет собой металлоконструкцию, собранную из листовых гнутых профилей. Конструктив шкафа позволяет установить оборудование как зарубежных, так и российских заводов изготовителей, что позволяет оптимизировать стоимость проекта без потери качества.

Использование в конструкции шкафа листа толщиной не менее 2 мм обеспечивает прочностные характеристики, защиту от коррозии и надежность заземления. Проведена порошковая покраска наружных поверхностей. Толщина полимерного покрытия составляет 90-120 мкм.

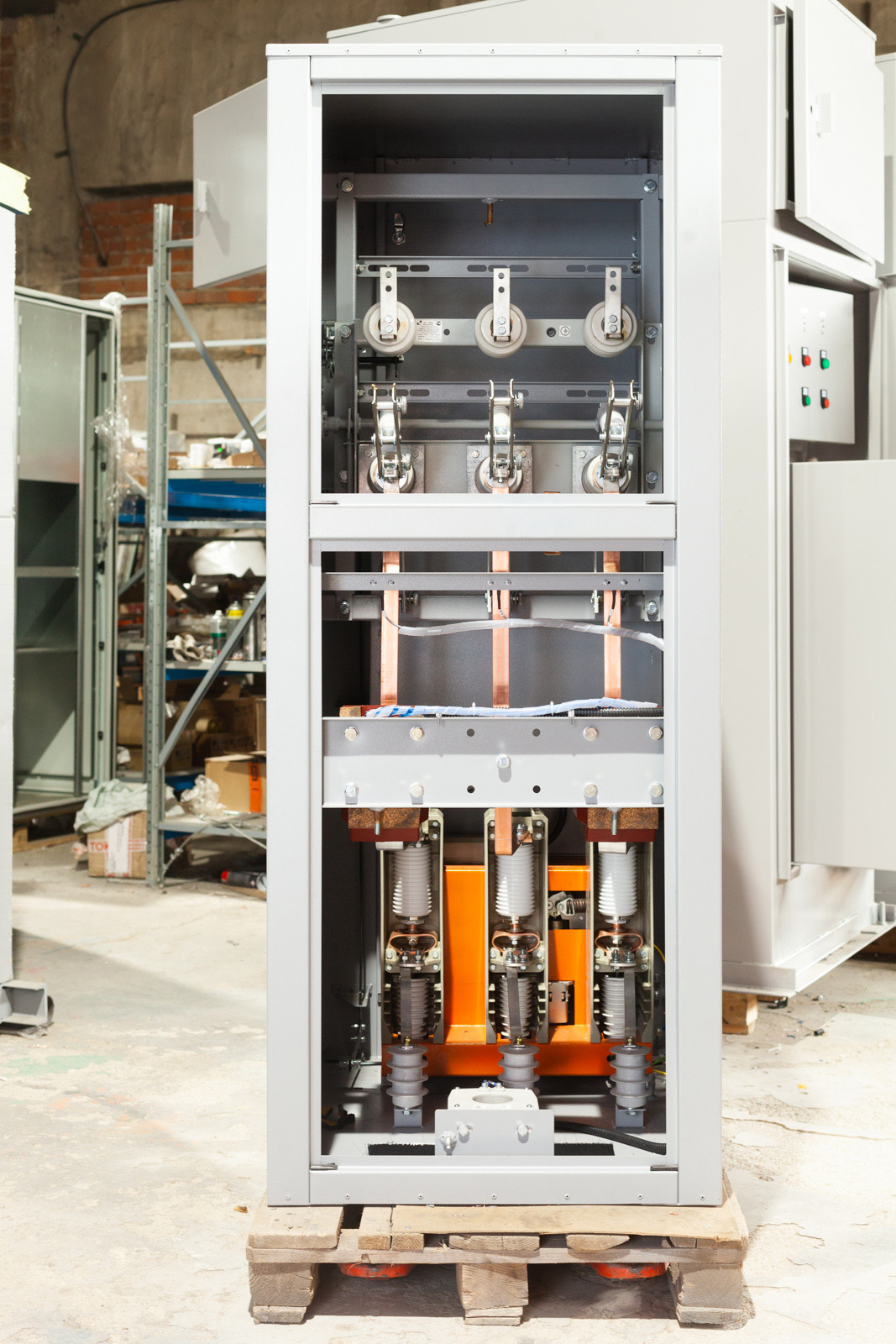

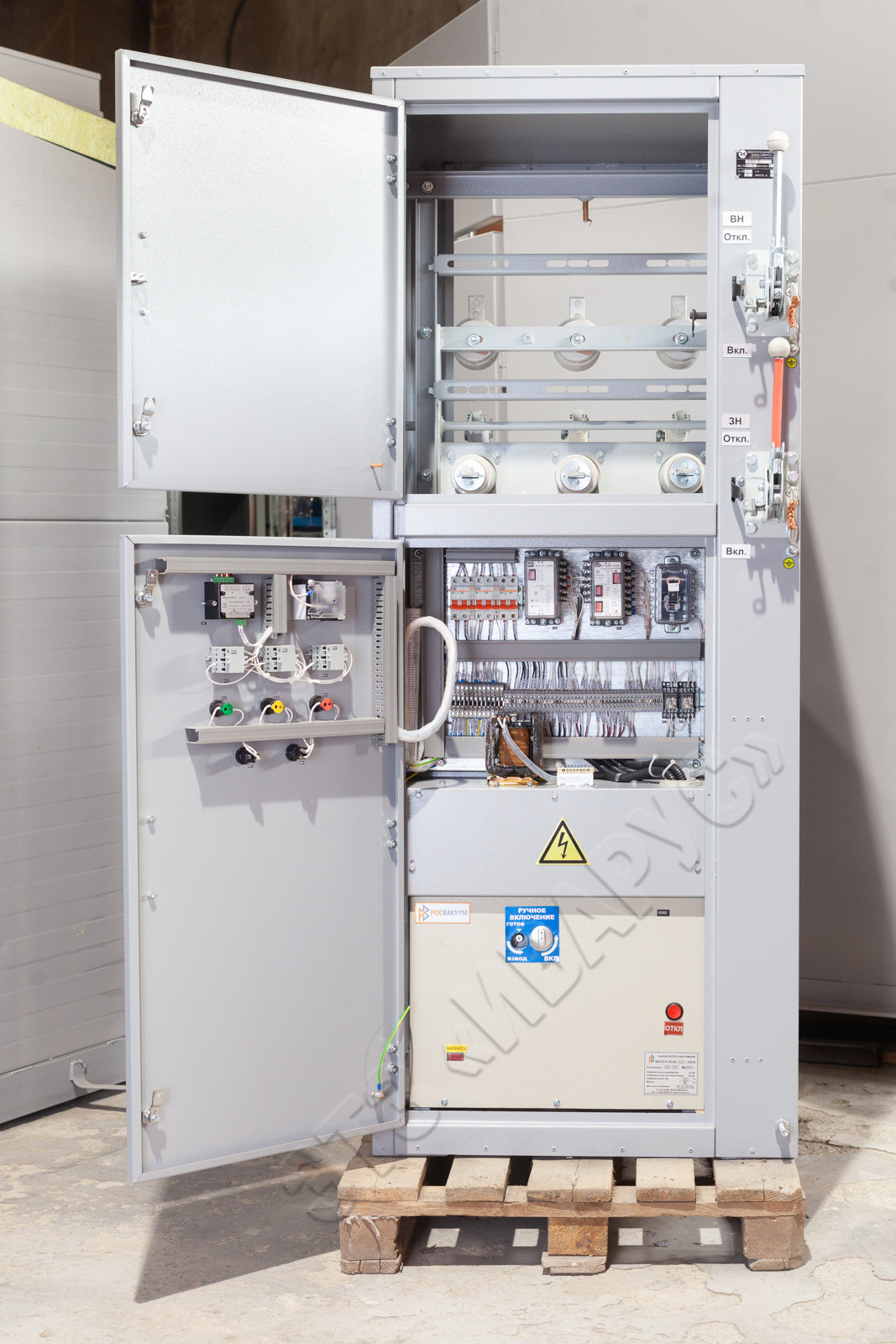

Внутри 2КВЭ размещена аппаратура главных и вспомогательных цепей. Модульный принцип построения 2КВЭ обеспечивает гибкость построения компоновочных решений с учетом технических требований потребителя.

Доступ к оборудованию обеспечивают двери, расположенные с лицевой и задней стороны ячейки, количество дверей зависит от конструктивных особенностей конкретного изделия. В ячейках предусмотрено внутренне освещение 36 В.

Все установленные в ячейки аппараты и приборы, подлежащие заземлению, заземлены.

Пожелания по конструкции

Учтем ваши пожелания по конструкции, размерам, расположению отсеков и дверей. Срок производства при этом не поменяется и составит также от 5 дней.

Технические характеристики

Параметр	Значение
Номинальное напряжение на стороне высокого напряжения (ВН), кВ	6; 10
Наибольшее рабочее напряжение на стороне высокого напряжения (ВН), кВ	7,2; 12
Номинальный ток главных цепей, А	630; 1000
Номинальный ток отключения ячейки с вакуумным выключателем, кА	20; 31,5
Ток электродинамической стойкости ячейки с вакуумным выключателем, кА*	32; 51
Номинальное напряжение цепи защиты, управления и сигнализации переменного, постоянного тока, В	220
Номинальное напряжение освещения, В	36

Блокировки

Во избежание ошибочных действий в изделии выполнены следующие блокировки:

блокировка, не допускающая включение и отключение разъединителей при включенном высоковольтном выключателе;
блокировка, не допускающая включение заземляющих ножей при включенных рабочих ножах разъединителя;
блокировка, не допускающая включение разъединителей при включенных заземляющих ножах;
блокировка доступа в отсек высоковольтного оборудования при включенных рабочих ножах вводного разъединителя.

Для осуществления других видов блокировок согласно схемам вспомогательных цепей возможна установка блокировочных замков и конечных выключателей положения заземляющего разъединителя согласно вашему техническому заданию.

Условия эксплуатации

Параметр	Значение
Температура окружающего воздуха	о -45 до +40 °С
Высота над уровнем моря	не более 1000 м
Относительная влажность воздуха, % не более	75, при температуре воздуха +15°С
Атмосферное давление	от 86,6 до 106,7 кПа
Тип атмосферы по ГОСТ 15150	II (промышленная)
Окружающая среда	невзрывоопасная, не содержащая взрывоопасной пыли, агрессивных газов в концентрациях, разрушающих металлы и изоляцию
Стойкость к сейсмическому воздействию по ГОСТ 17516.1	до 9 баллов по шкале MSK-64
