Шкафы КРУ поставляются отдельными шкафами, состав которых определяется конкретным заказом в соответствии с установленной формой опросного листа.
К комплекту ячейки прикладывается следующая документация:
- руководство по эксплуатации ячейки
- руководство по эксплуатации на основные комплектующие изделия, на которые предусмотрена предприятием-изготовителем поставка этих документов комплектно с изделиями
- электрические схемы принципиальные
- паспорт на комплектующие и камеры, входящих в заказ

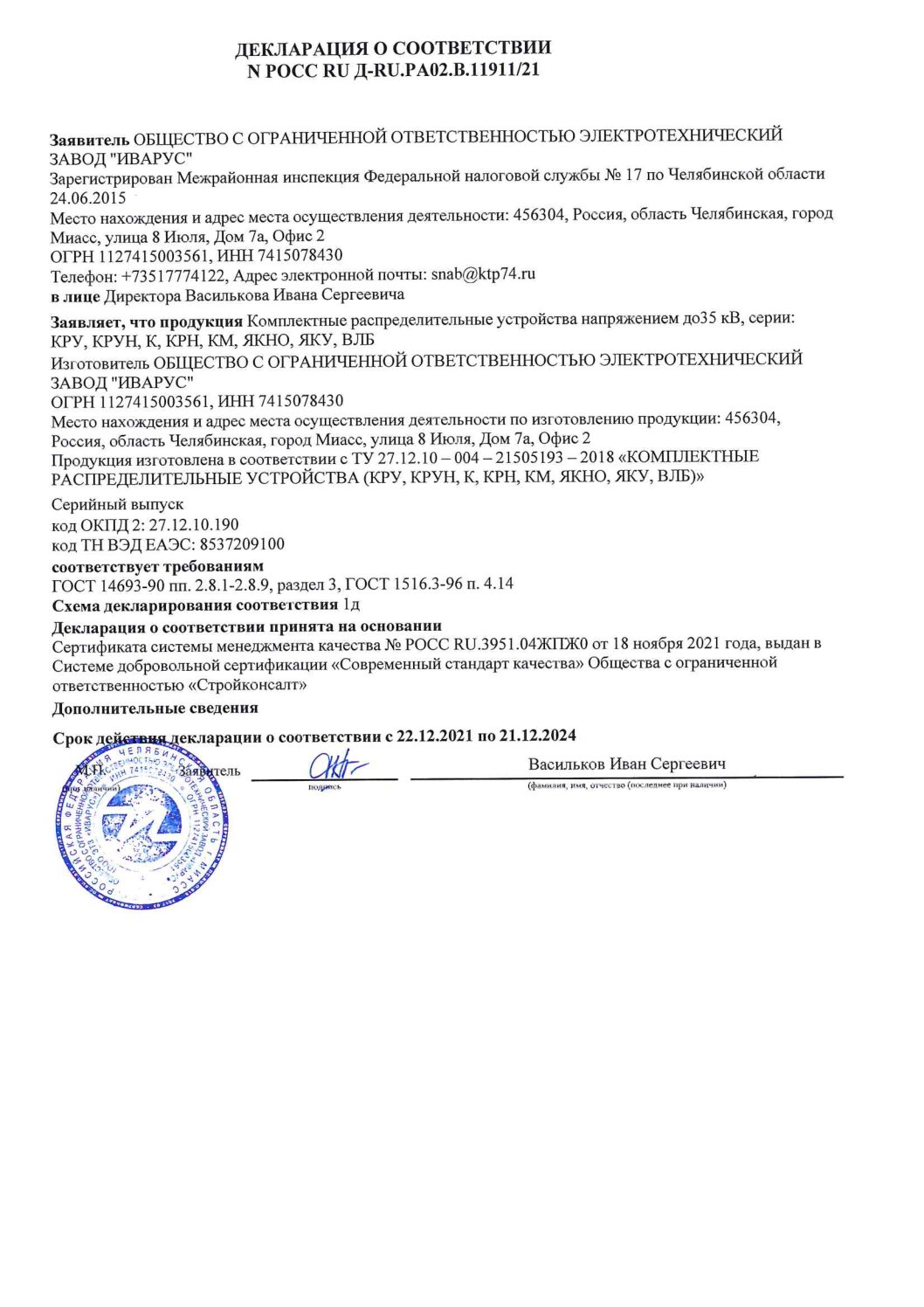

- сертификаты соответствия на КРУ и комплектующие
Мы производим:
- шкафы КРУ с совмещенным высоковольтным отсеком
- шкафы КРУ с разделенным высоковольтным отсеком

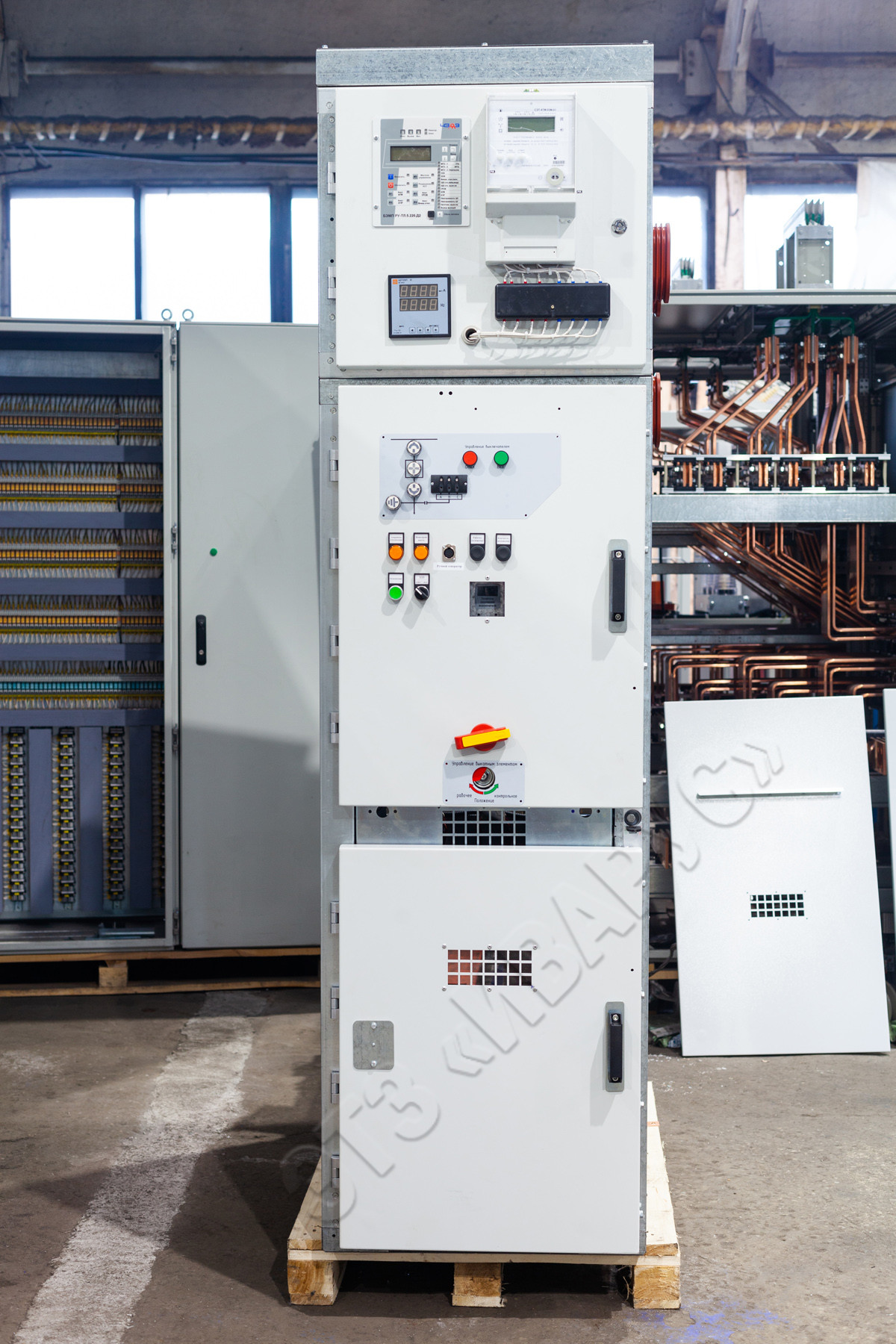

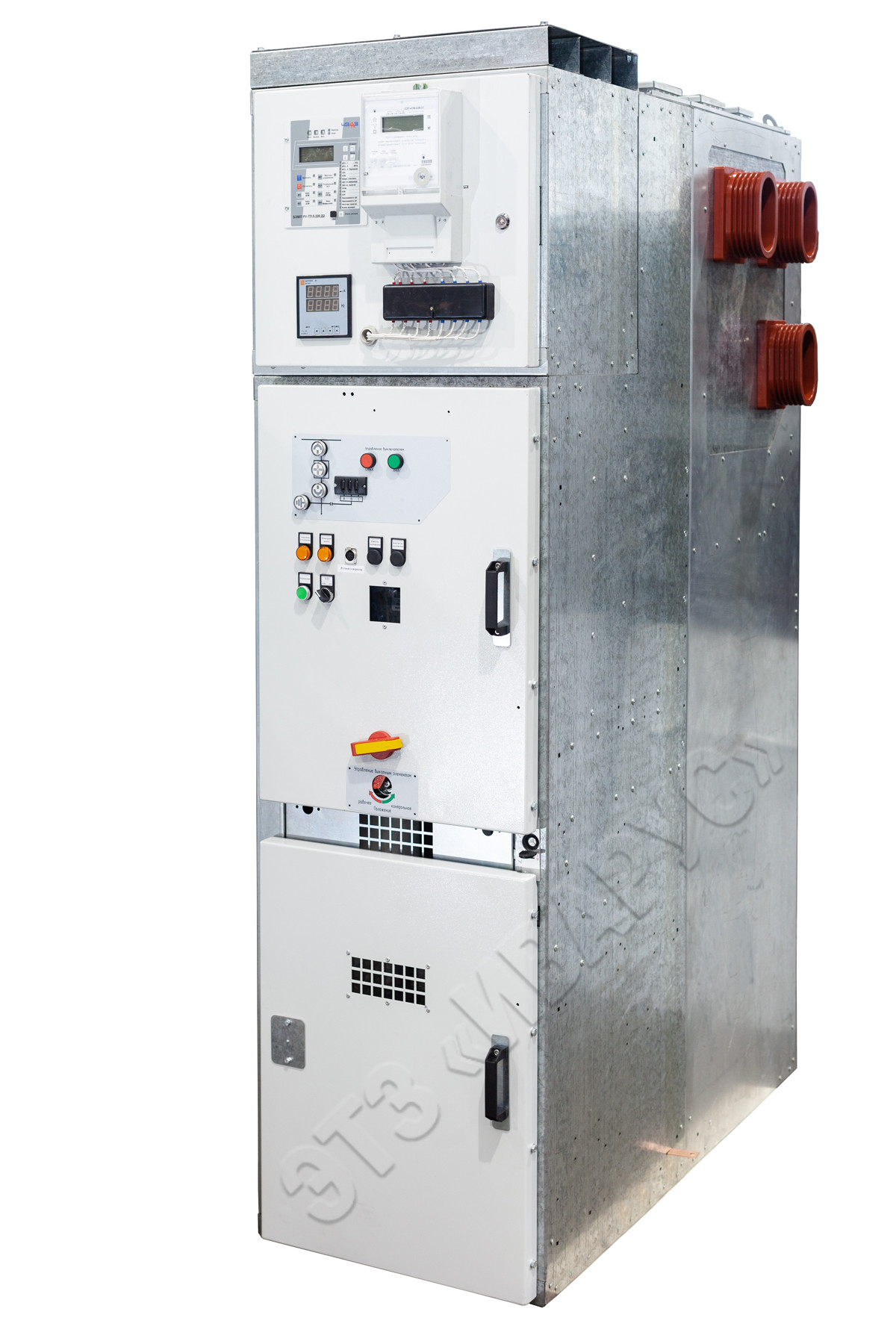

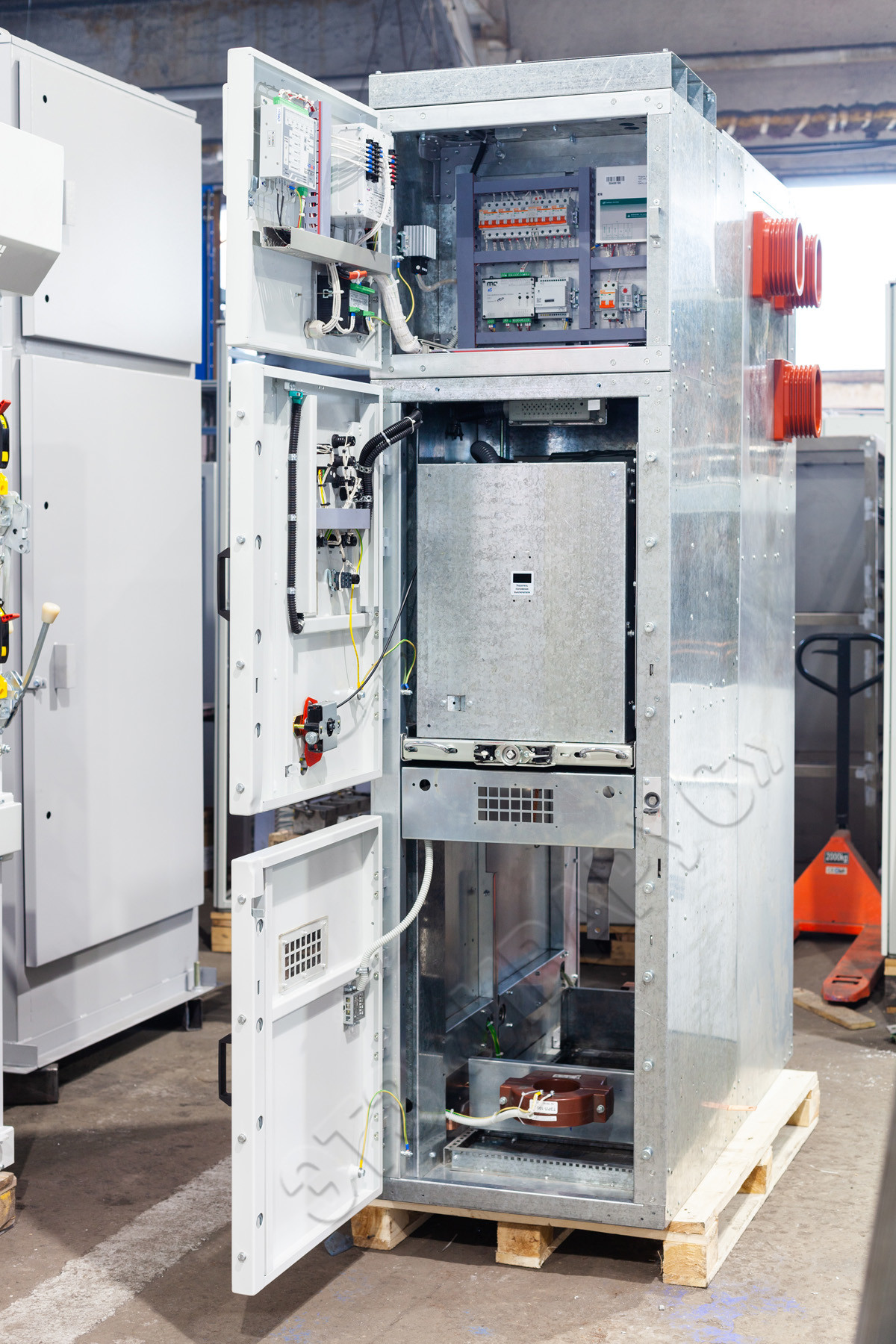

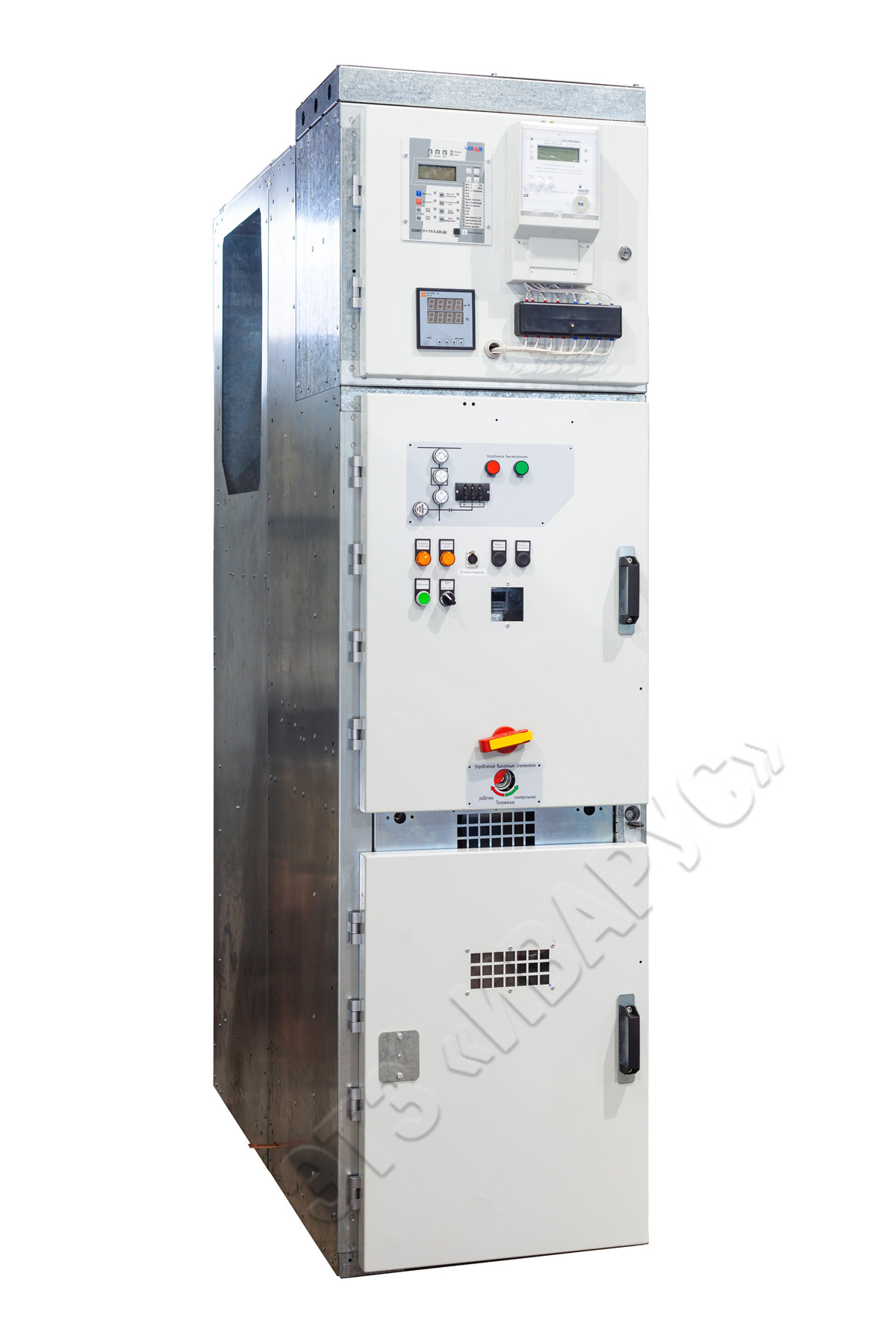

Корпус КРУ нашего производства выполнен из коррозийно-устойчивой оцинкованной стали, выдерживающий воздействие избыточного давления при возникновении внутренних дуговых коротких замыканиях и разделен на функциональные отсеки: отсек сборных шин, отсек выкатного элемента, отсек кабельных присоединений, отсек вторичных цепей, что повышает локализационную способность. В каждом отсеке имеются клапана для сброса избыточного давления при возникновении короткого замыкания. Малые габариты по фронту способствуют эффективному использованию внутренней площади помещения РУ при новом строительстве или реконструкции существующего РУ.
Технические характеристики
| Наименование характеристики | Значения параметров | |
| Номинальное напряжение (линейное), кВ | 6; 10 | |
| Наибольшее рабочее напряжение, кВ | 7,2; 12 | |
| Номинальная частота, Гц | 50 | |
| Номинальный ток главных цепей, А | 630; 800; 1000; 1250 | 1600; 2000; 2500; 3150 |
| Номинальный ток сборных шин, А | 630; 1000; 1250 | 1600; 2000; 2500; 3150 |
| Номинальный ток отключения высоковольтного выключателя, кА | 12,5; 20; 25 | 20; 25; 31,5; 40 |
| Номинальный ток электродинамической стойкости главных цепей (амплитуда), кА* | 32; 51; 80 | 64; 80 |
| Ток термической стойкости в течение 3 секунд*, кА | 12,5; 20; 25 | 20; 25; 31,5 |
| Номинальное напряжение вспомогательных цепей, В: | ||
| - при постоянном токе; | 110; 220 | |
| - при переменном токе; | 100; 220 | |
| - цепей освещенияя | 12 | |
| Степень защиты по ГОСТ 14254-96 | IP20 | |
| Степень защиты от механических ударов IK | IK10 | |
| Условие обслуживания | одностороннее/двустороннее | |
| Ширина, мм. | 600; 750 | 750; 950 |
| Высота, мм. | 2330 | |
| Глубина, мм. | 1100; 1300 | |
