Характеристики
Мобильные трансформаторные подстанции на шасси — идеальное решение для временного электроснабжения объектов. Они используются в строительстве, горнодобывающей и нефтегазовой отраслях.
Благодаря своей мобильности, а именно автомобильным шасси, подстанции легко перемещаются на значительные расстояния. Такие передвижные трансформаторные подстанции позволяют существенно сократить время и затраты на монтаж и демонтаж оборудования, а также повысить безопасность и эффективность работы. При выборе мобильной КТП необходимо учитывать её мощность, напряжение, частоту, количество и тип трансформаторов, а также дополнительные функции и возможности.
Конструкция
КТПМ состоит из металлического сварного корпуса с дверными проемами для монтажа и обслуживания оборудования. При заказе подстанции с воздушным вводом, в комплект КТП входит воздушный портал. На дверях наносятся разъяснительные надписи о принадлежности к одному из отсеков для удобства обслуживания.
Корпус КТП состоит из гнутого листа, основание подстанции состоит из швеллера, что придает подстанции эстетичный внешний вид.
Крыша изготовлена по каркасной технологии, что в совокупности с основанием из швеллера делает конструкцию КТП более прочной и долговечной.
Двери усилены углами от коробления при частой эксплуатации, а также в следствии нагрева от солнечных лучей в летний период.
Прочная конструкция позволяет транспортировать подстанцию с установленным трансформатором на дальние расстояния.
Шасси представляют из себя сварную раму прицепа, которая состоит из лонжеронов, соединенных поперечинами. В передней части рамы находится фиксатор поворотного устройства, предназначенный для блокировки поворотной тележки назад.

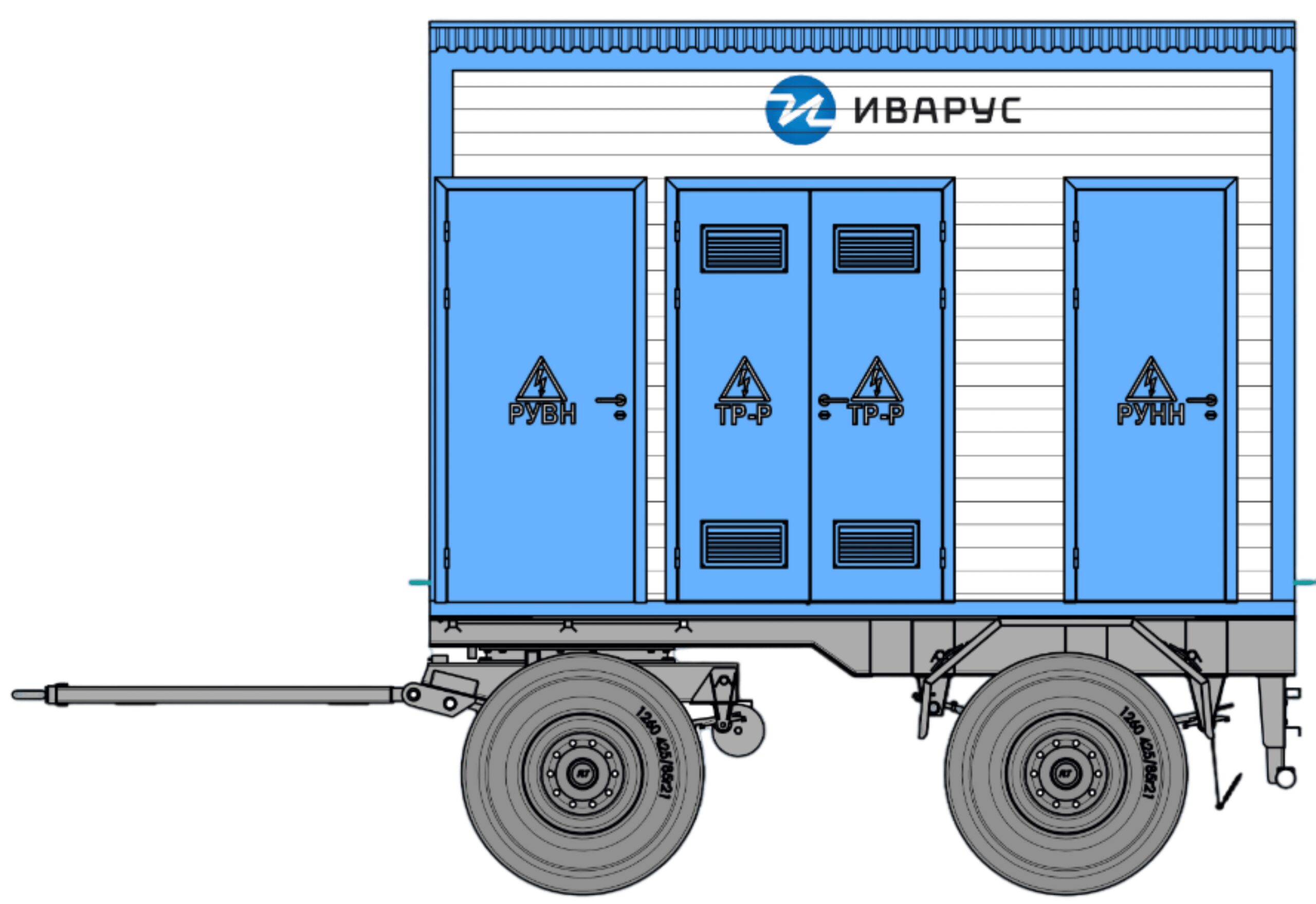

Подстанция КТП состоит из следующих отсеков:
Отсек РУВН: в котором могут быть смонтированы высоковольтные выключатели, вакуумные выключатели, микропроцессорная или релейная защита, учет электроэнергии по 6(10) кВ.
Отсек трансформатора, в который устанавливается трансформатор из серии (ТМГ, ТСЛ, ТЛС, ТСЗ).
Отсек РУНН: в состав которых входят рубильники, автоматические выключатели, узел учета, GSM модем для дистанционной передачи данных счетчика электроэнергии, узел контроля тока и напряжения, фидер уличного освещения и прочим оборудованием согласно специфике заказываемой подстанции.
Подстанция комплектуется согласно однолинейной схеме либо по опросному листу, так же возможна установка любого дополнительно оборудования по желанию заказчика.
Условия эксплуатации
Мобильные трансформаторные подстанции на шасси предназначены для эксплуатации на открытом воздухе.
- Температура окружающей среды для У1 от -40°С до +40°С, для УХЛ1 от -60°С до +40°С
- Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли и паров в концентрациях.
- Режим работы длительный.
- Высота установки над уровнем моря не более 1000 м.
