КТП столбовая 63 кВА
* Окончательная стоимость зависит от комплектации и однолинейной схемы оборудования, а также других требований согласно опросному листу/ТЗ/проекту. В стоимость включены масляные силовые трансформаторы типа ТМГ.
Преимущества работы с нами
Наши решения основаны на опыте, надежности и ответственности перед каждым клиентом
- температурный диапазон:
от –60 °C до +45 °C - работу в сложных климатических
- и промышленных условиях
- объекты с повышенными требованиями
- к бесперебойному электроснабжению
- Первичная оценка — 3–4 часа
- КП со спецификацией — 1 рабочий день
- Производство — от 10 дней
- Средний срок поставки — до 1 месяца
- Возможна доставка в день изготовления
- Продажа без посредников
- Закупка комплектующих по дистрибьюторским ценам
- Оптимизация проекта под бюджет заказчика
- Конкурентная цена без компромиссов по качеству
- Соответствие требованиям ЕАЭС и РФ
- Изготовление по ПУЭ, ГОСТ Р, СНиП
- Полный комплект разрешительной и технической документации
Описание
Комплектные трансформаторные подстанции столбового типа (КТП-С) обеспечивают эффективное и безопасное преобразование и дальнейшую передачу электроэнергии от высоковольтных сетей до конечного потребителя.
Сегодня КТП чрезвычайно востребованы: удобство и компактность конструкции, сжатые сроки изготовления, быстрый монтаж и демонтаж установок, надёжность оборудования – эти факторы делают современные КТП незаменимым элементом в организации бесперебойной подачи электроэнергии потребителям.
Подстанция КТП столбового типа позволяет подключать потребителя к одной линии электропередач.
Подходящая линия электроэнергии может подаваться только воздушным путем.
Основные преимущества КТП столбового исполнения
- Подстанция поставляется в высокой заводской готовности, что существенно сокращает срок и объем работ, необходимых для ввода в эксплуатацию.
- Самая конкурентная стоимость по сравнению с аналогичными киосковыми и мачтовыми подстанциями.
- Быстрый срок изготовления, от 5 дней, с момента заключения договора до изготовления подстанции в зависимости от комплектации.
- Монтаж столбовой КТП осуществляется на железобетонную опору, в следствии чего, нет необходимости подготавливать специальную площадку, фундамент и ограждение, такой метод установки значительно снижает размеры площадки под КТП.
- Удобство при транспортировке, подстанция имеет габаритные размеры позволяющие отправлять ее транспортной компанией в любую точку РФ, что существенно снижает транспортные расходы.
- Эстетичный внешний вид.
- Монтаж подстанции можно осуществить в любое время года.
- Корпус имеет защитное порошковое покрытие от коррозии.
Область применения
Столбовое исполнение КТП удовлетворяет условиям электроснабжения промышленных, сельскохозяйственных, коммунальных объектов в кольцевых или радиальных схемах распределительных сетей, требующих оперативного подключения к сетям ВЛ, за счет короткого срока изготовления и полной заводской готовности оборудования к установке.
Наблюдается растущий спрос на установки со стороны зон индивидуальной застройки, садовых товариществ и гаражных кооперативов.
Условия эксплуатации
Комплектные трансформаторные подстанции столбового типа предназначены для эксплуатации на открытом воздухе.
- Температура окружающей среды от -40°С до +40°С.
- Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли и паров в концентрациях.
- Режим работы длительный.
- Высота установки над уровнем моря не более 1000 м.

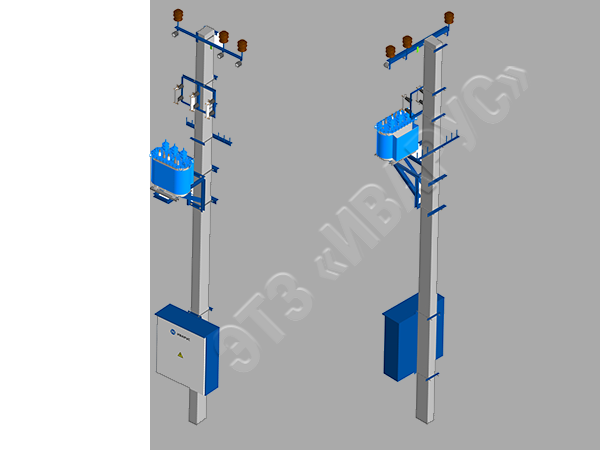

Конструкция
КТПС изготавливается из металлических сварных кронштейнов для монтажа подстанции на опору.
Подстанция КТП столбового типа состоит из следующих частей:
- Изоляторы
- Разъединитель РЛНД с комплектом креплений.
- Кронштейны под оборудования РУВН: в состав которых входят высоковольтные предохранители ПКТ, ограничители перенапряжения.
- Площадка под силовой трансформатор изготавливается из швеллера.
- Шкаф РУНН: в состав которого входят автоматические выключатели, узел учета, GSM модем для дистанционной передачи данных счетчика электроэнергии, фидер уличного освещения и прочим оборудованием согласно специфике заказываемой подстанции.
Подстанция комплектуется согласно однолинейной схеме либо по опросному листу, так же возможна установка любого дополнительно оборудования по желанию заказчика.
