Характеристики
| Параметр | Значение |
|---|---|
| Мощность, кВА | 63 |
| Трансформатор | Однотрансформаторная |
| Тип подстанции | Тупиковая |
| Ввод | Кабель-Воздуx |
| Вывод | Кабель-Воздуx |
Комплектные трансформаторные подстанции тупикового типа (КТП) обеспечивают эффективное и безопасное преобразование и дальнейшую передачу электроэнергии от высоковольтных сетей до конечного потребителя.
Основным фактором использования КТП 63 кВА киоскового типа является полная изоляция трансформатора и распределительных устройств от случайного проникновения и атмосферных осадков, что повышает безопасность и увеличивает срок службы подстанции.
Сегодня КТП чрезвычайно востребованы: удобство и компактность конструкции, сжатые сроки изготовления, быстрый монтаж и демонтаж установок, надёжность оборудования – эти факторы делают современные КТП незаменимым элементом в организации бесперебойной подачи электроэнергии потребителям.
Подстанция КТП тупикового типа позволяет подключать потребителя только к одной линии.
Подходящая линия электроэнергии может подаваться как кабельным, так и воздушным путем.

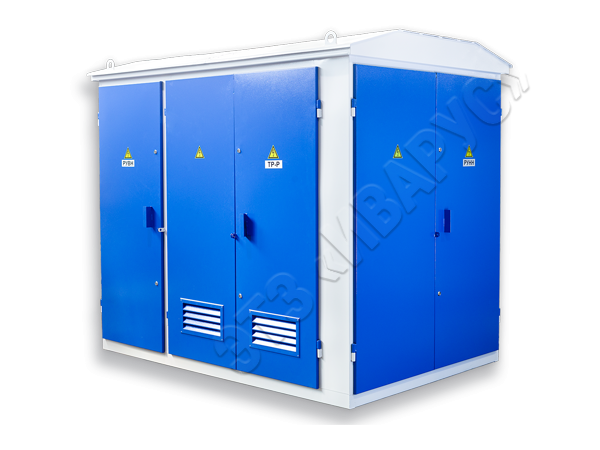

Основные преимущества тупиковой КТП 63 кВА киоскового исполнения
- Подстанция поставляется в высокой заводской готовности, что существенно сокращает срок и объем работ, необходимых для ввода в эксплуатацию.
- Корпуса тупиковых КТП всегда есть в наличии, поэтому срок комплектации и монтажа необходимого оборудования может составить от 2-3 рабочих дней.
- Удобство при транспортировке, габаритные размеры позволяют перевозить подстанции в еврофуре, что существенно снижает транспортные расходы.
- Эстетичный внешний вид.
- Возможность окраски корпуса КТП в корпоративный цвет заказчика.
- Возможно установить на блоках ФБС, специальной площадке или фундаменте.
- Монтаж подстанции можно осуществить в любое время года.
- Более доступная стоимость по сравнению с аналогичными подстанциям из корпуса «сэндвич», бетона или кирпича.

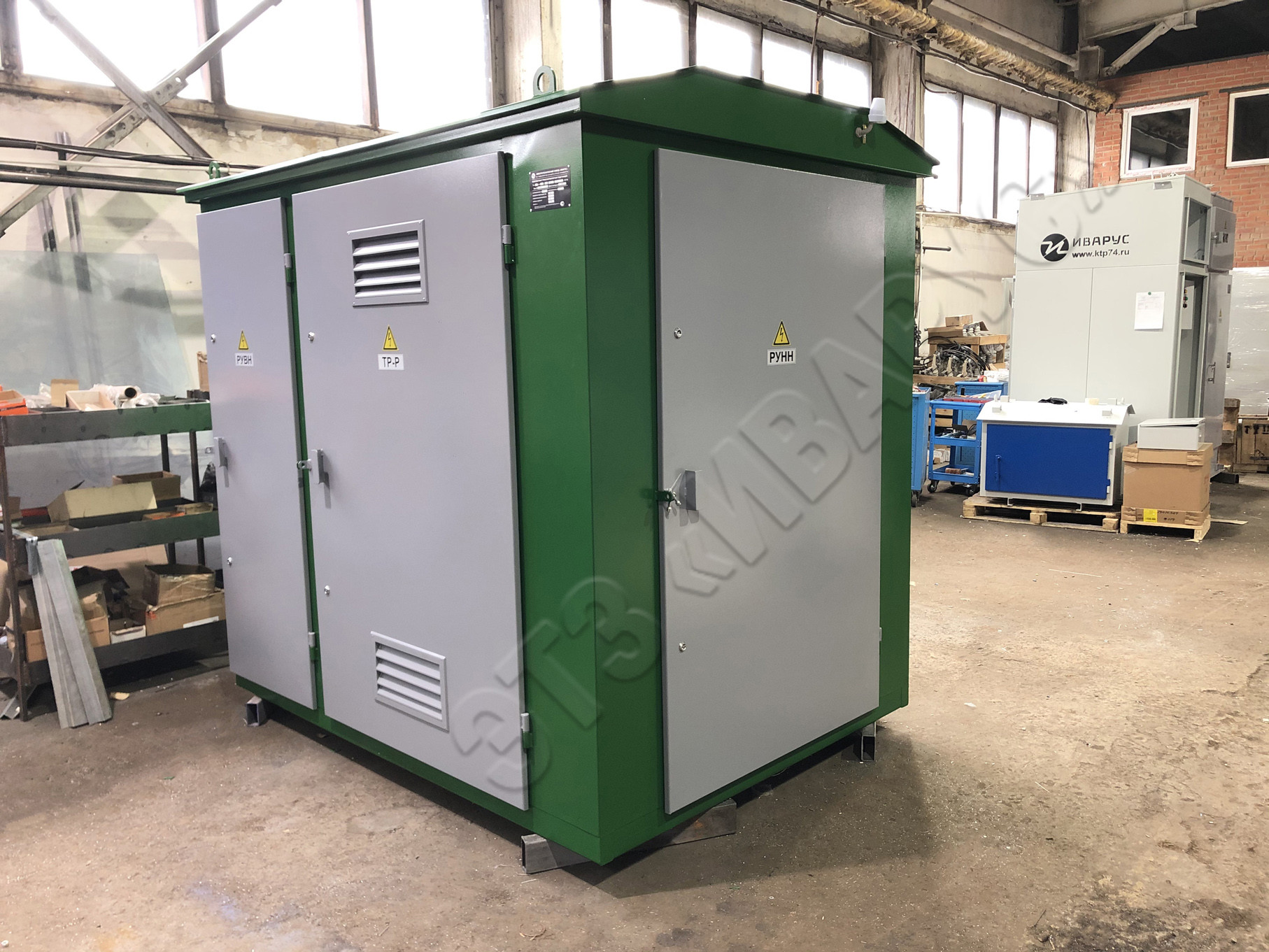

Конструкция
КТП-Т состоит из металлического сварного корпуса с дверными проемами для монтажа и обслуживания оборудования. При заказе подстанции с воздушным вводом, в комплект КТП входит воздушный портал. На дверях наносятся разъяснительные надписи о принадлежности к одному из отсеков для удобства обслуживания.
- Основание подстанции состоит из швеллера, что позволяет транспортировать и выполнять погрузочно-разгрузочные работы КТП без риска деформации.
- Корпус КТП состоит из гнутого листа, что придает подстанции эстетичный внешний вид.
- Крыша изготовлена по каркасной технологии, что в совокупности с основанием из швеллера делает конструкцию КТП более прочной и долговечной.
- Двери усилены углами от коробления при частой эксплуатации, а так же в следствии нагрева от солнечных лучей в летний период.
- Прочная конструкция позволяет транспортировать подстанцию с установленным трансформатором на дальние расстояния.
Подстанция КТП тупикового исполнения состоит из следующих отсеков:
- Отсек РУВН: в котором могут быть смонтированы высоковольтные выключатели, вакуумные выключатели, микропроцессорная или релейная защита, учет электроэнергии по 6(10) кВ.
- Отсек трансформатора, в который устанавливается трансформатор из серии (ТМГ, ТСЛ, ТЛС, ТСЗ).

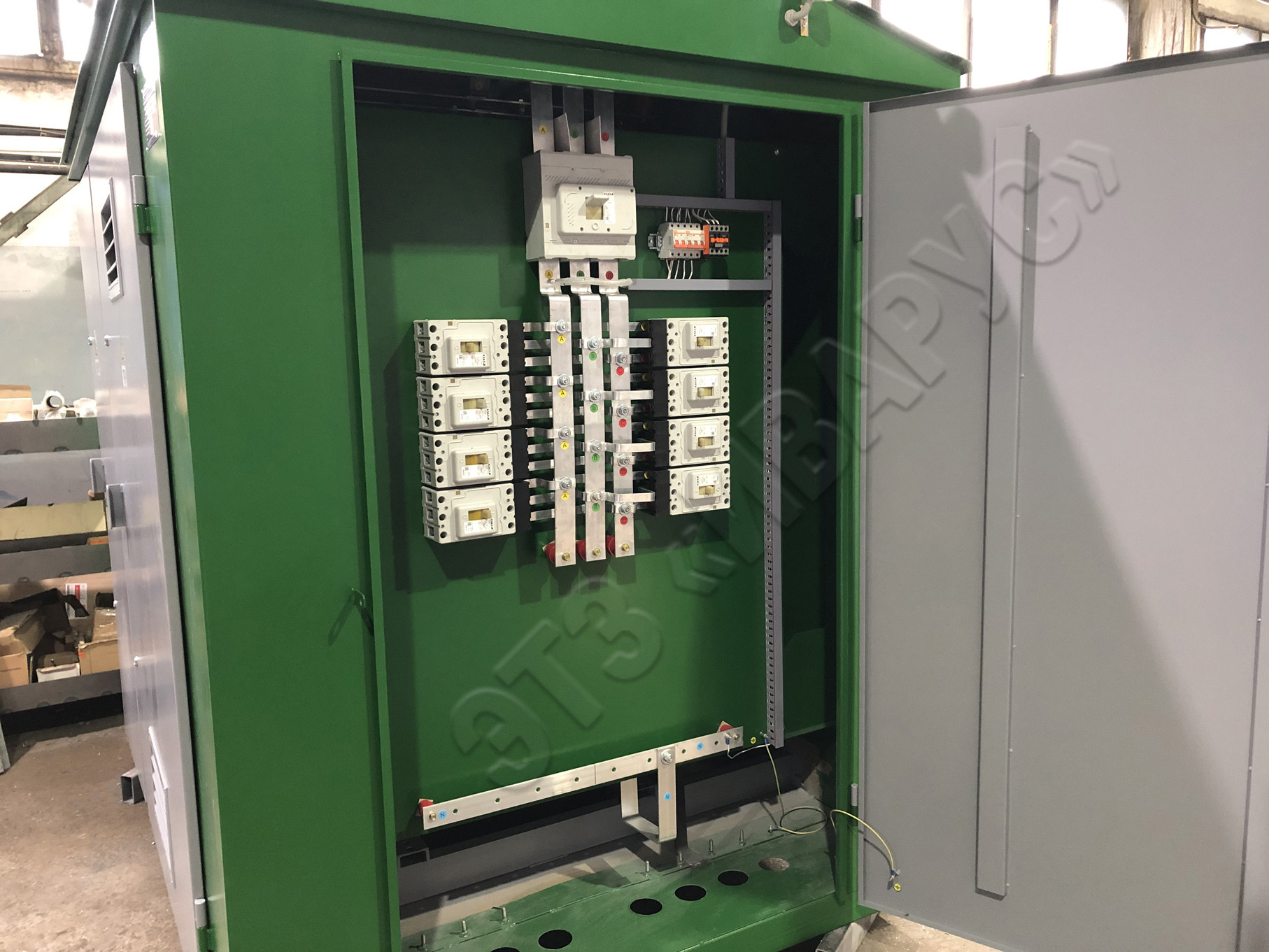

- Отсек РУНН: в состав которых входят рубильники, автоматические выключатели, узел учета, GSM модем для дистанционной передачи данных счетчика электроэнергии, узел контроля тока и напряжения, фидер уличного освещения и прочим оборудованием согласно специфике заказываемой подстанции.
Подстанция комплектуется согласно однолинейной схеме либо по опросному листу, так же возможна установка любого дополнительно оборудования по желанию заказчика.
Условия эксплуатации

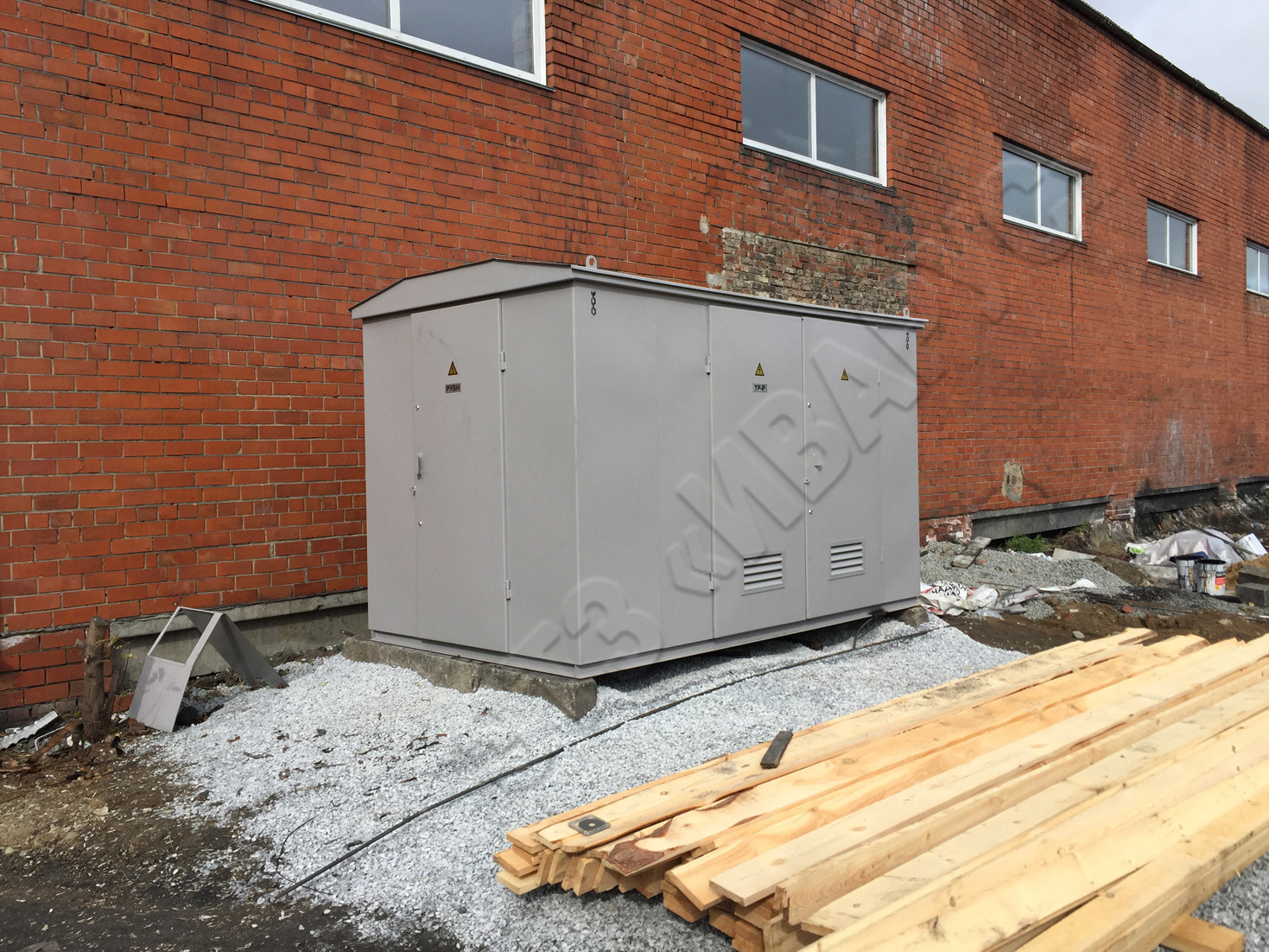

Комплектные трансформаторные подстанции тупикового типа предназначены для эксплуатации на открытом воздухе.
- Температура окружающей среды от -40°С до +40°С.
- Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли и паров в концентрациях.
- Режим работы длительный.
- Высота установки над уровнем моря не более 1000 м.
