Комплектные двухтрансформаторные подстанции внутрицехового типа (КТП-ВЦ) обеспечивают эффективное и безопасное преобразование и дальнейшую передачу электроэнергии от высоковольтных сетей до конечного потребителя.
Внутрицеховые КТП предназначены для установки внутри промышленных помещений. Полная изоляция трансформатора и распределительных устройств защищает от случайного проникновения и попадания мусора. Поэтому ктп внутрицехового типа безопасны и обладают долгим сроком эксплуатации.
Спрос на КТП 630 кВА растет. Это привело к производству конструкций в сжатые сроки. Быстрый монтаж и демонтаж установок, компактность и надежность делают КТП незаменимым элементом в организации бесперебойной подачи электроэнергии потребителям.
КТП-ВЦ принимают электроэнергию трехфазного переменного тока, с частотой 50 Гц. Номинальное напряжение 6/10 кВ преобразовывает его в 0,4/0,6 кВ.
Основные преимущества внутрицехового КТП 630 кВА
- Каждый заказ проектируется индивидуально, полная проработка в 3Д позволяет исключить нестыковки и ошибки монтажа.
- Время ввода в эксплуатацию минимально. Мы поставляем установки в высокой заводской готовности.
- Типовые шкафы внутрицеховых КТП всегда есть в наличии. Монтаж займет от 5 дней, в зависимости от комплектации.
- Малогабаритные размеры подстанции позволяют производить транспортировку в виде блоков, в закрытой машине, что гарантирует сохранность внешнего вида и исключает попадание влаги и грязи на оборудование.
- Эстетичный внешний вид.
- Порошковая покраска.
- Любой цвет корпуса.
- Средний срок эксплуатации 30 лет
- Стоимость ниже, чем у подстанций из бетона или кирпича
Конструкция
КТП-ВЦ включает
- РУВН-6(10) кВ. изготавливаются в нескольких исполнениях:
— шкаф глухого ввода, в котором высоковольтные кабели присоединяются непосредственно к выводам силового трансформатора, для удобства обслуживания шкаф состоит из съемных элементов.
— шкаф с выключателем нагрузки с предохранителями для защиты трансформатора. присоединение к трансформатору производится с помощью шины, которая закрывается съемным кожухом.
— шкаф с вакуумным выключателем можно реализовать как на базе простых ячеек КСО 200 и 300 серии, так и на базе ячеек типа КРУ.
- РУНН-0,4 кВ.
Распределительные устройства низкого напряжения можно реализовать как на панелях ЩО-70(90), так и на шкафах НКУ с выдвижными модулями со степенью секционирования до 4b.
- Силовые трансформаторы мощностью 25-4000 кВА масляного или сухого типа
- Шинопроводы на ток до 6300А
Подстанция комплектуется согласно однолинейной схеме либо по опросному листу, так же возможна установка любого дополнительно оборудования по желанию заказчика.
Условия эксплуатации
Комплектные трансформаторные подстанции тупикового типа предназначены для эксплуатации на открытом воздухе.
- Температура окружающей среды от -40°С до +40°С.
- Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли и паров в концентрациях.
- Режим работы длительный.
- Высота установки над уровнем моря не более 1000 м.

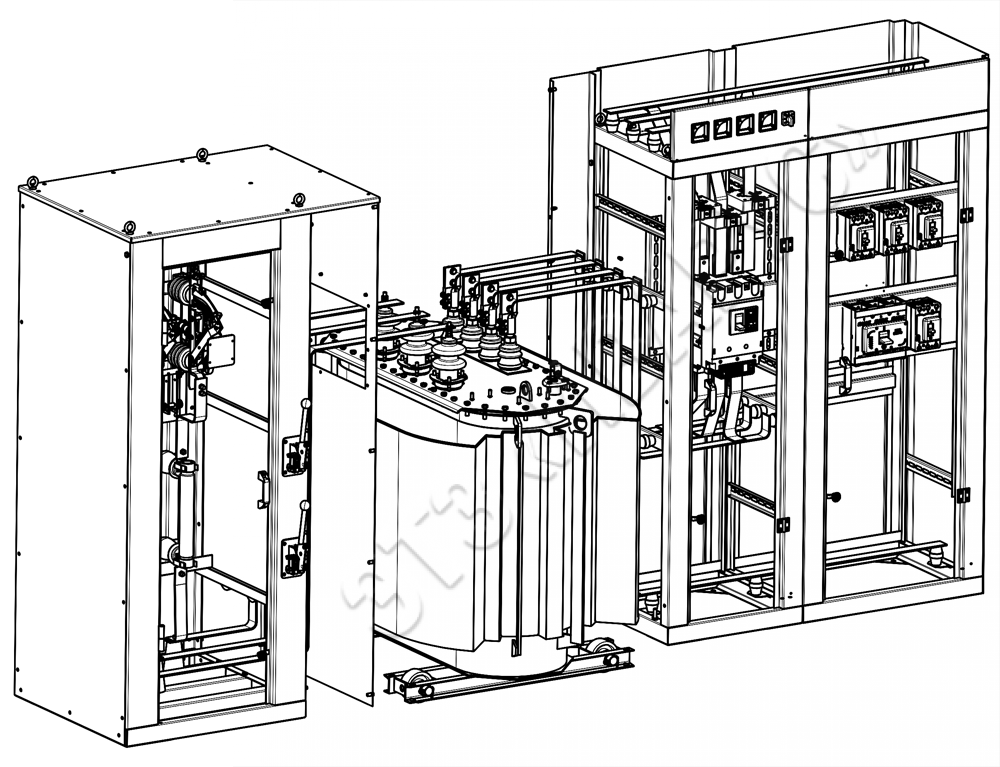

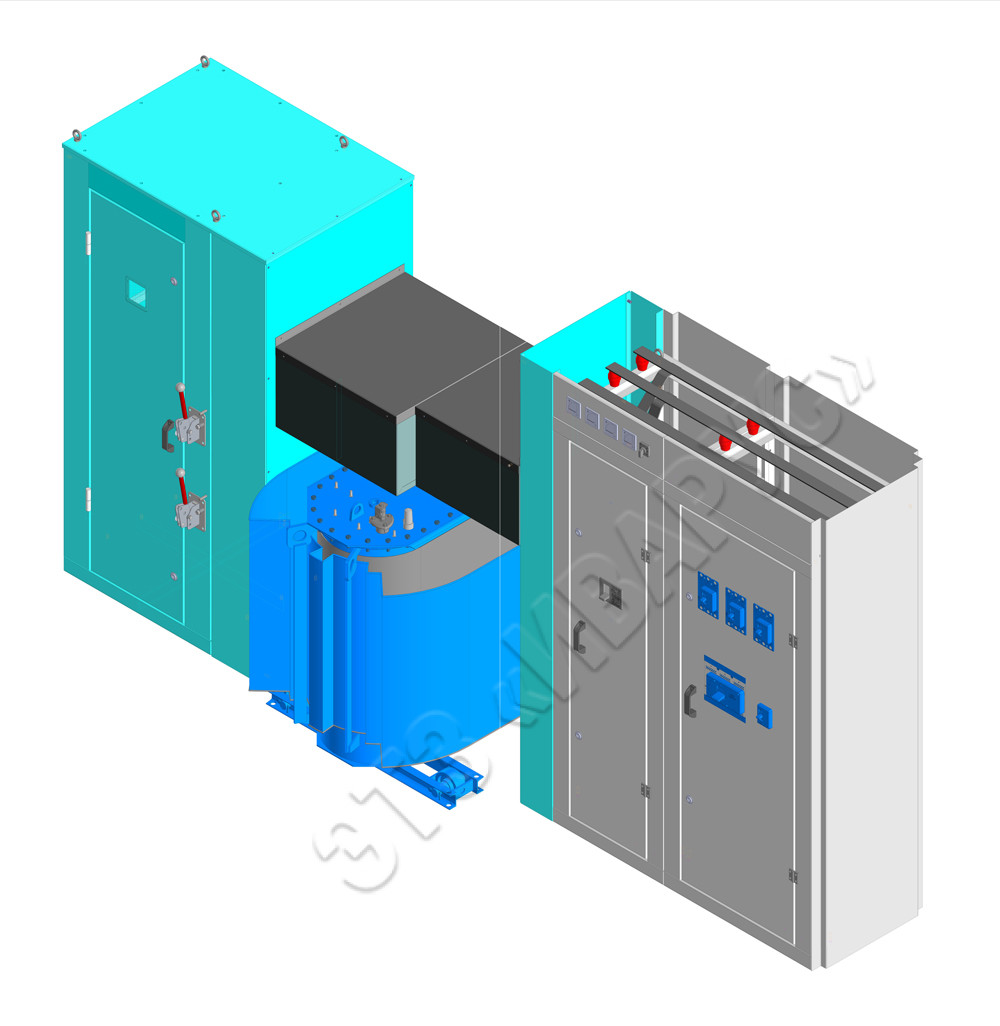

Пример реализации внутрицеховой подстанции с масляным трансформатором мощностью 630 кВА

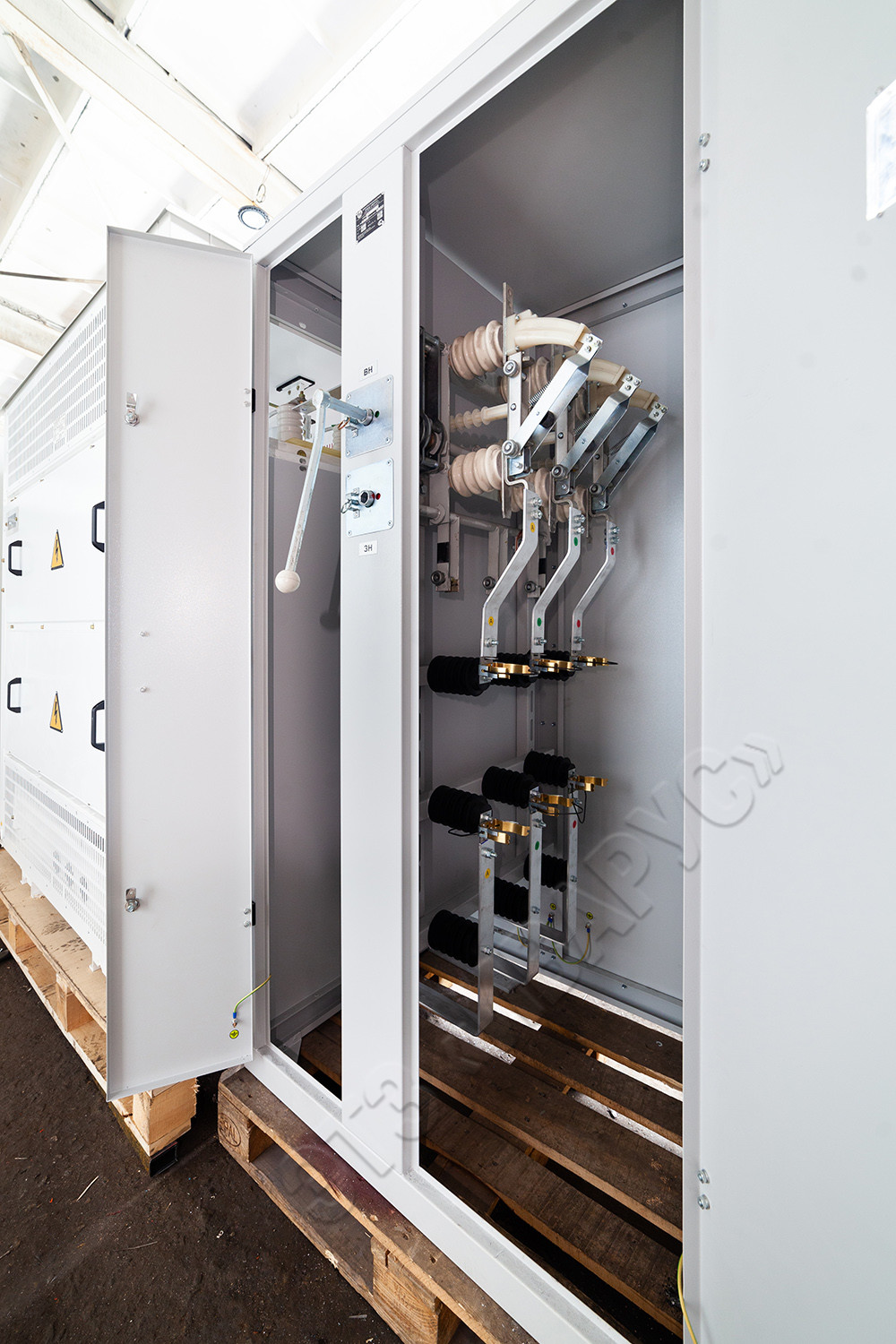

РУВН-6/10 кВ состоит из шкафа высоковольтного ввода ШВВ.
В составе шкафа применен коммутационный аппарат – выключатель нагрузки автогазовый с дугогасящими камерами ВНА-10/630 с предохранителями типа ПКТ-103 которые обеспечивают защиту трансформатора.
РУНН-0,4 кВ состоит из панелей ЩО-70.
В данном проекте используются 2 типа шкафов:
- ЩО-70 Вводная. В составе: автоматический выключатель ВА55-41 на ток 1000А, трансформаторы тока 1000/5 классом точности 0,5s для измерения и учета электроэнергии, амперметры и вольтметр.
- ЩО-70 Линейная. В составе автоматический выключатель ВА57-35 на ток 250А в количестве 4 шт., ВА57-39 на ток 400А в количестве 1 шт.
Трансформатор силовой масляный типа ТМГ-21 мощностью 630 кВА.
Металлические кожухи токопроводящей шины служат для безопасного обслуживания трансформаторной подстанции.

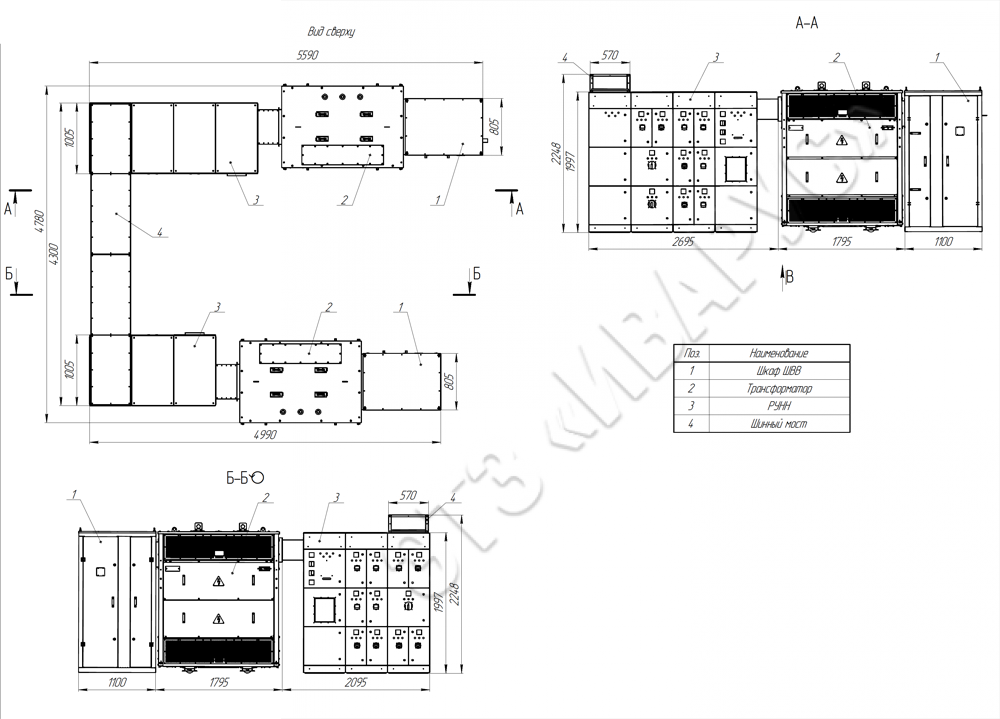

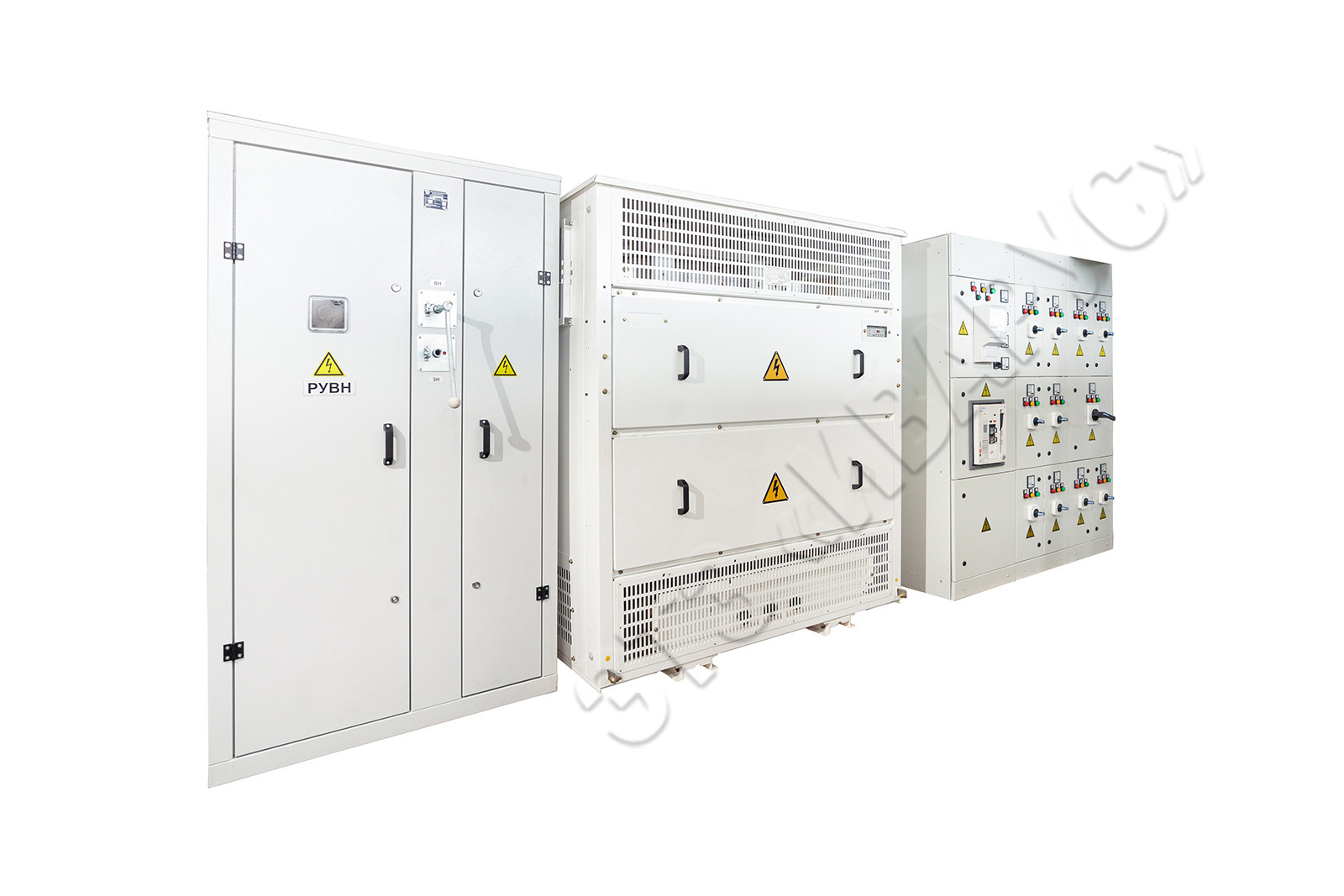

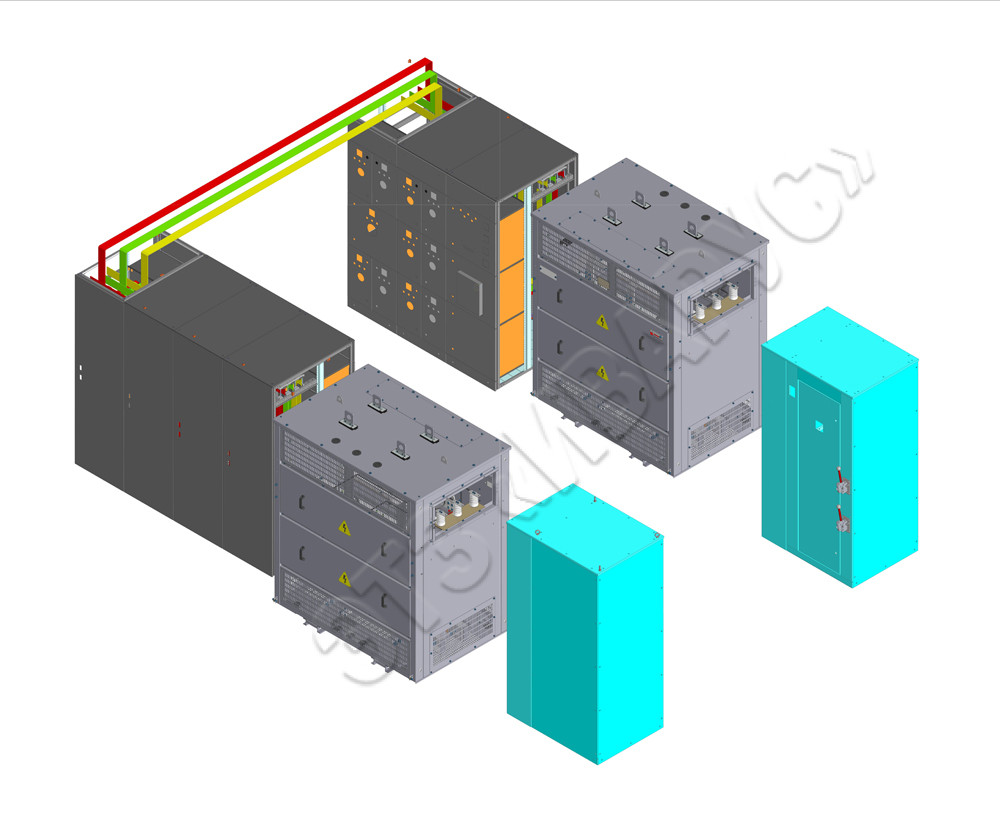

Пример реализации двухтрансформаторной внутрицеховой подстанции с сухими трансформаторами мощностью 630 кВА и НКУ со степенью секционирования 3
РУВН-6/10 кВ состоит из шкафа высоковольтного ввода ШВВ.
В составе шкафа применен коммутационный аппарат – выключатель нагрузки автогазовый с дугогасящими камерами ВНА-10/630 с предохранителями типа ПКТ-103 которые обеспечивают защиту трансформатора.

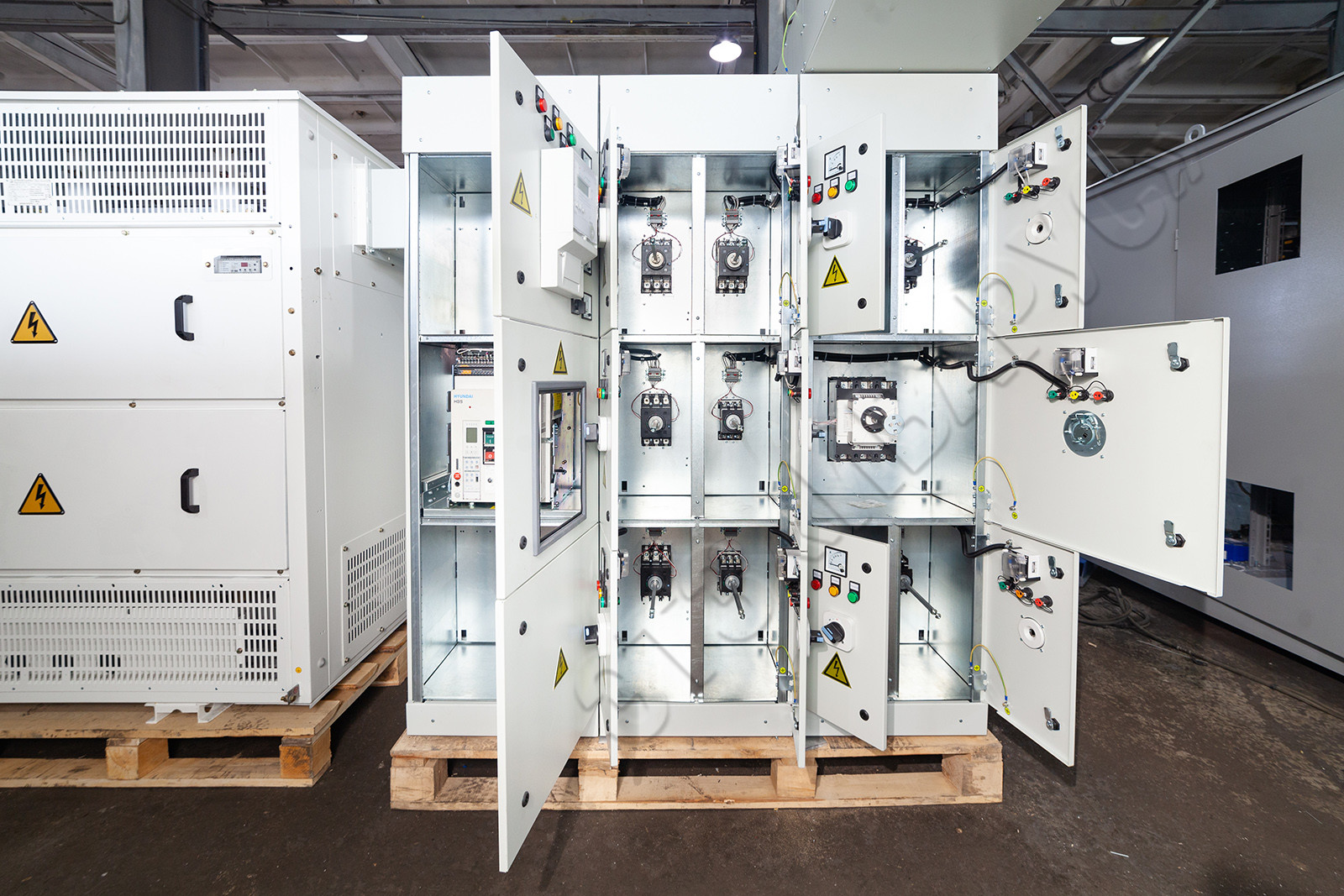

РУНН-0,4 кВ состоит из НКУ со степенью секционирования 3b

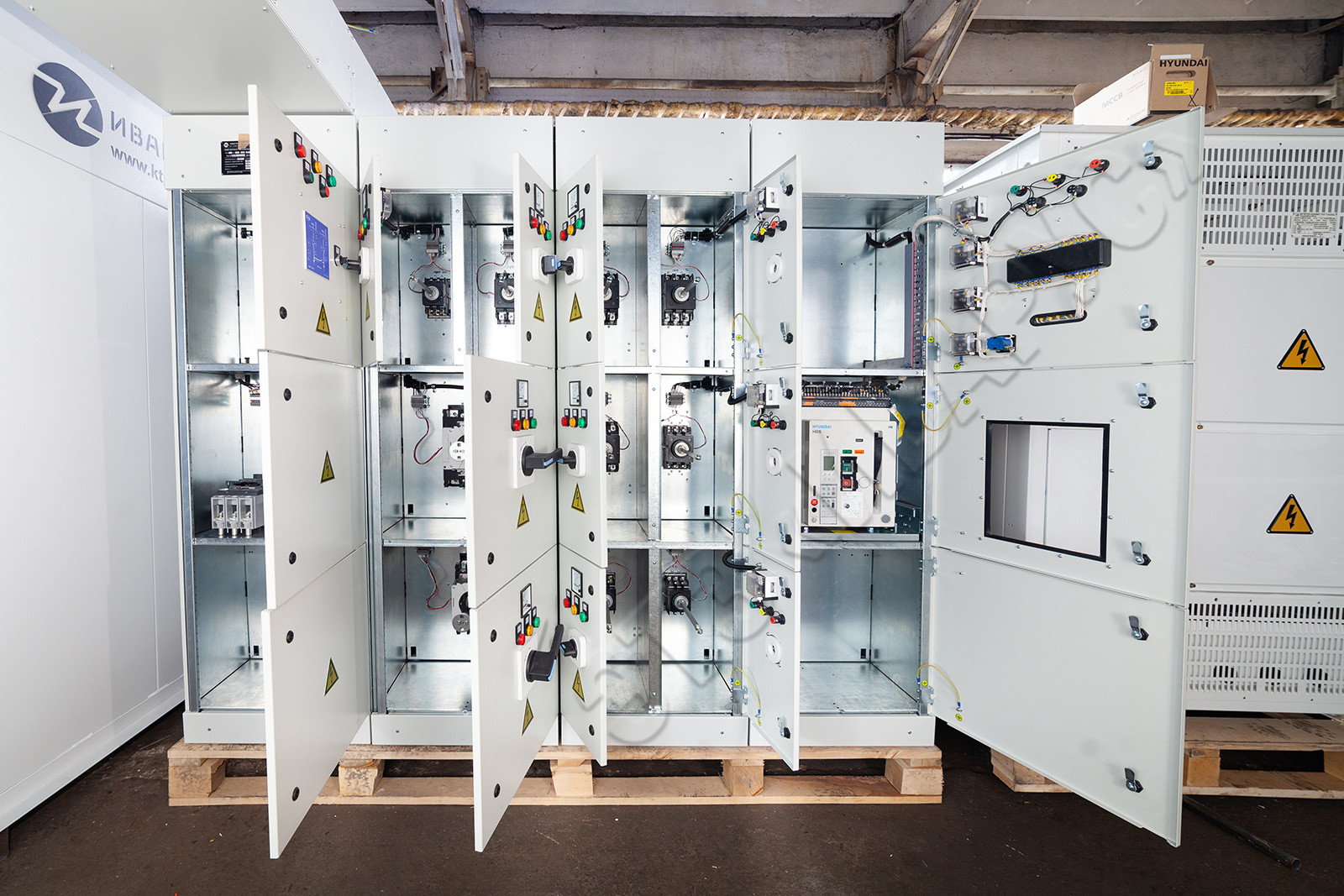

В данном проекте реализовано двухрядное расположение шкафов, соединённых между собой шинным мостом в металлическом кожухе.

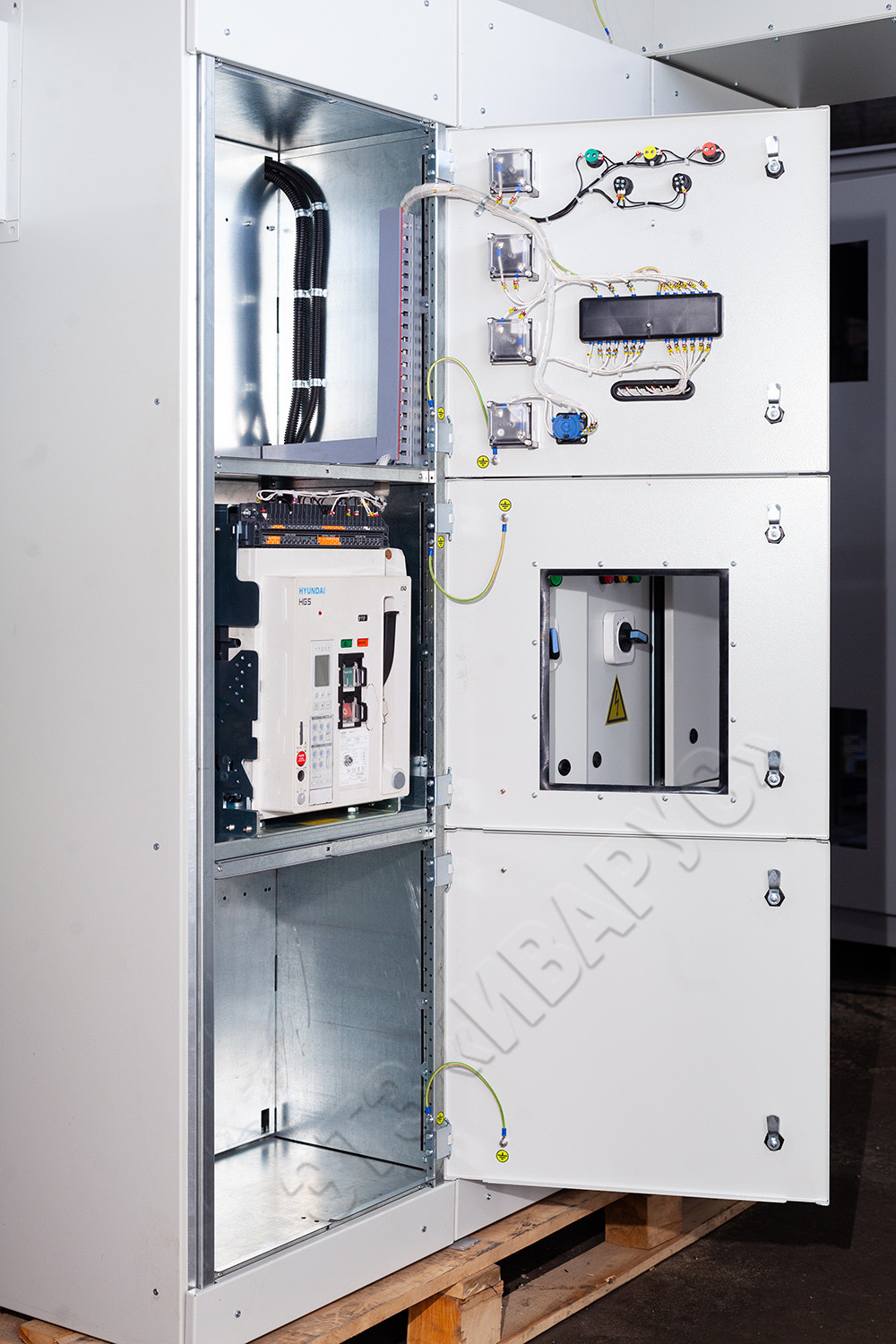

В вводных шкафах автоматические выключатели снабжены кнопками управления и лампами индикации, указывающими состояние аппарата.

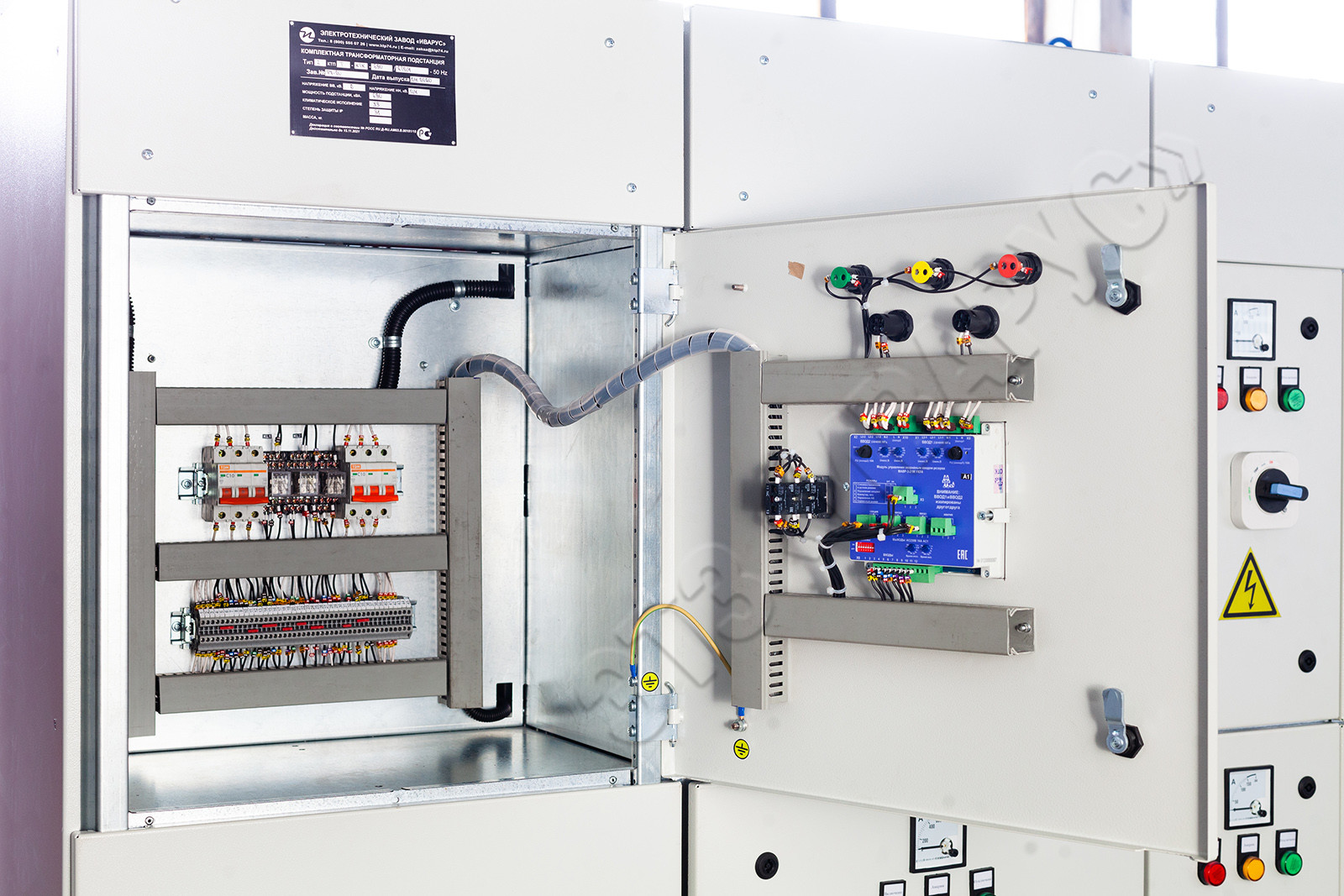

В шкафах отходящих линий все автоматические выключатели снабжены рукоятками с возможностью оперирования с закрытой дверью и не допускающие открытию двери при включенном состоянии, а также лампами индикации, указывающими состояние аппарата.
Трансформаторы силовые сухие типа ТСЗЛ мощностью 630 кВА.
Металлические кожухи токопроводящей шины служат для безопасного обслуживания трансформаторной подстанции.
