Пункт автоматического регулирования напряжения (ПАРН) устанавливается при реконструкции, усовершенствовании, а также строительстве воздушных линий электропередач для распределительных сетей с напряжением 6 и 10 кВ.
Основные задачи, которые решает установка ПАРН:
- расширение пропускной способности действующих линий при подключении дополнительных потребителей;
- передача по линиям 6 и 10 кВ электрической энергии;
- поддержание гарантии высокого качества электрической энергии, включая устранение асимметрии напряжений в сетях.
Блок автоматического регулирования напряжения выполняет ключевую задачу для автоматического контроля уровня напряжения, поддерживая его в необходимых границах.
Конструкция

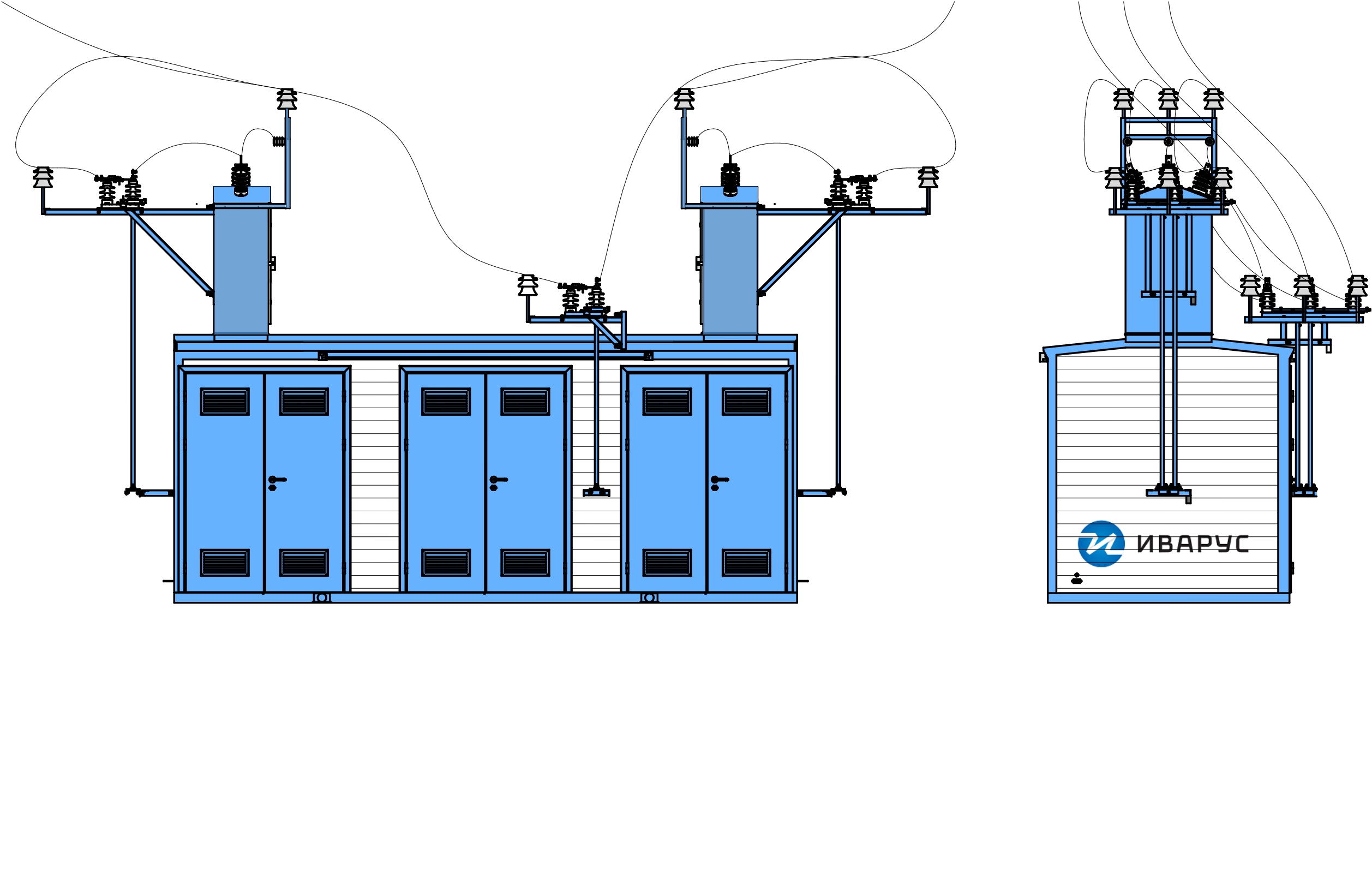

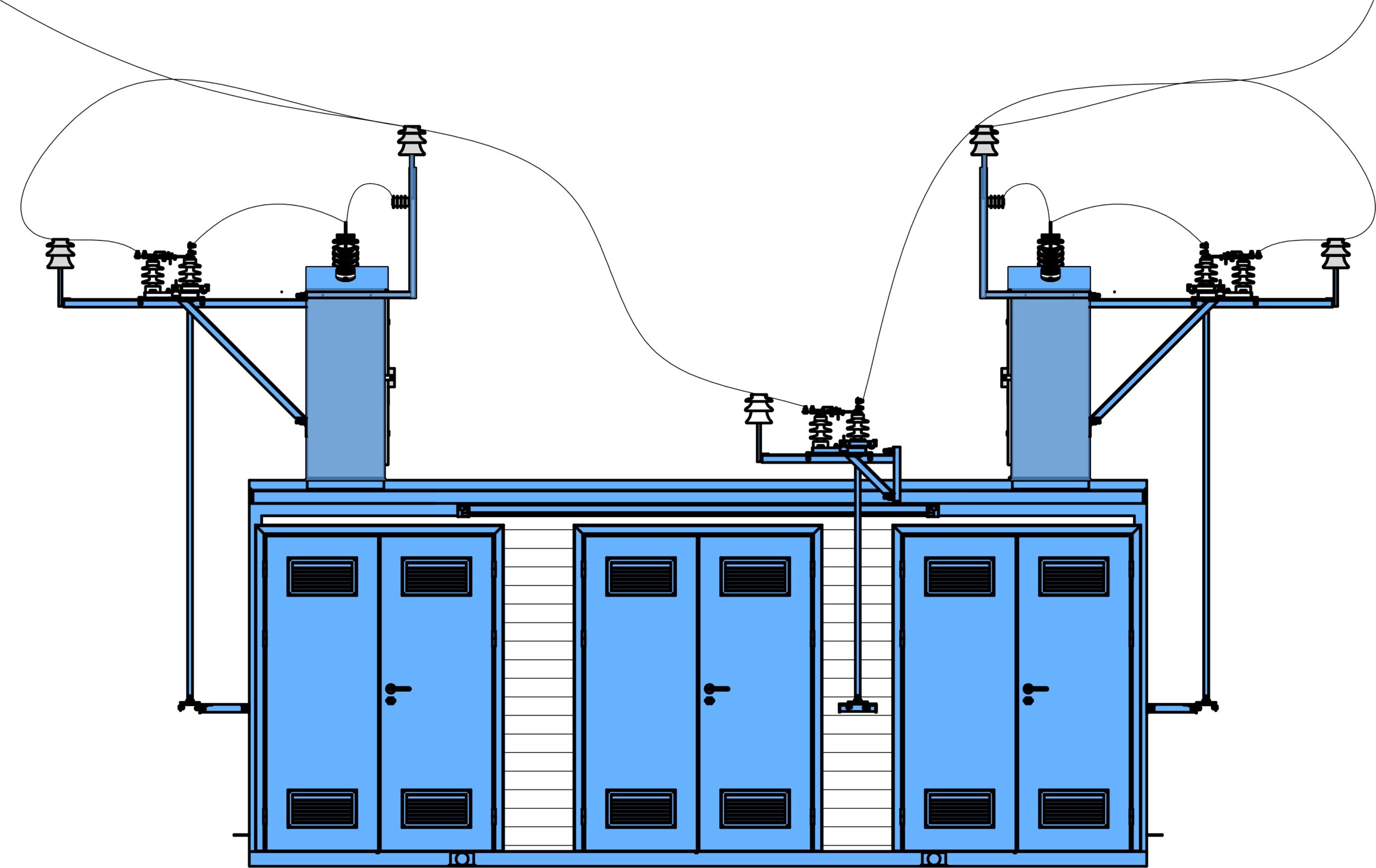

Стандартный состав ПАРН:
- трансформаторы вольтодобавочные;
- низковольтные шкафы контроля и управления, микропроцессорные устройства;
- ограничители перенапряжения (ОПН);
- монтажный комплект для установки элементов пункта автоматического;
- утепленный корпус из сэндвич-панелей, площадки обслуживания, лестница;
Вольтодобавочный трансформатор (ВДТ) изготовлен на базе однофазного трансформатора наружной установки, который в свою очередь имеет общую и последовательную обмотки. Регулирование напряжения производится под нагрузкой с помощью переключения ступеней. Вольтодобавочный трансформатор оборудован измерительными трансформаторами напряжения и тока. Управление переключателем ступеней производится от микропроцессорного устройства, которое установлено в отдельный шкаф управления и закрепляется на корпусе ВДТ или ставится отдельно. Разъединители обеспечивают непрерывность электроснабжения при проведении ремонта и профилактики, а также выполняют видимый разрыв для безопасности персонала. Ограничители перенапряжения в свою очередь защищают обмотки пункта автоматического регулирования от различных перенапряжений.
Условия эксплуатации
Пункты автоматического регулирования напряжения предназначены для эксплуатации на открытом воздухе.
- Температура окружающей среды для У1 от -40°С до +40°С, для УХЛ1 от -60°С до +40°С
- Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли и паров в концентрациях.
- Режим работы длительный.
- Высота установки над уровнем моря не более 1000 м.
